RIVIM1E电子式塑壳式断路器
RIVIM1E系列塑料外壳式断路器(以下简称断路器)，该断路器具有体积小，分断能力高、飞弧短、抗振动的特点。其额定绝缘电压800V，适用于交流50Hz、额定工作电压AC400V，额定电流至1250A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。亦能作线路的不频繁转换和电动机不频繁启动之用。断路器可垂直安装(即竖装)，亦可水平安装(即横装)。 该断路器具有隔离功能。
用途及适用范围
RIVIM1E系列塑料外壳式断路器(以下简称断路器)，该断路器具有体积小，分断能力高、飞弧短、抗振动的特点。其额定绝缘电压800V，适用于交流50Hz、额定工作电压AC400V，额定电流至1250A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。亦能作线路的不频繁转换和电动机不频繁启动之用。断路器可垂直安装(即竖装)，亦可水平安装(即横装)。 该断路器具有隔离功能。
主要特点
RIVIM1E系列塑料外壳式断路器具有三段保护功能，使用类别为B的断路与连接在同一电路中的其它短路保护装置在短路条件下具有可选择性配合；本断路器具有五种脱扣特性选择，用户可根据负载电流要求对脱扣器进行设置调整；电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的电流互感器；消防专用具有过载不脱扣只报警功能，当负载电流过载运行时，断路器不脱扣，输出一个无源触点，驱动相应的报警装置；外形尺寸与RIVIM1系列塑料外壳式断路器同规格相同，安装具有互换性。
正常使用条件和安装条件
1、安装地点的海拔高度不超过2000m。
2、周围空气温度不超过+40℃，且其24h内的平均温度值不超过+35℃，周围空气温度的下限为-5℃。
3、最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生在产品上凝露应采取特殊的措施。
4、污染等级为3级。
5、断路器主电路的安装类别为Ⅲ类，不接至主电路的辅助电路和控制电路安装类别为Ⅱ。
6、使用类别为A或B。
分类及结构简介

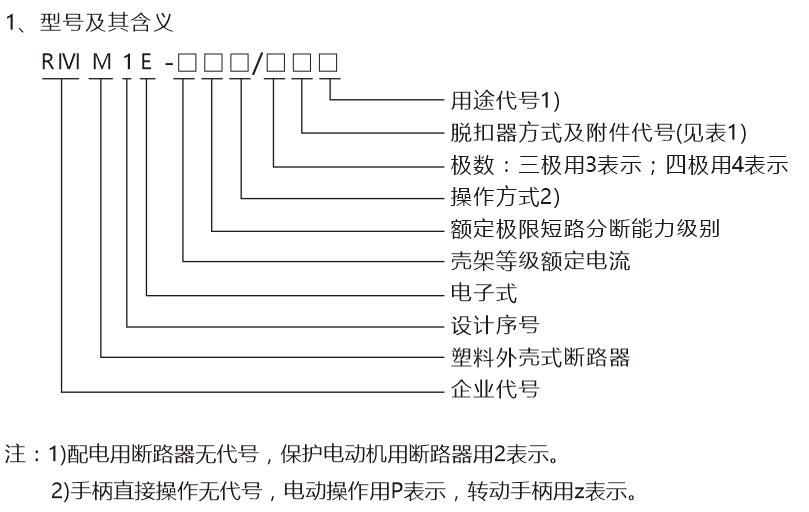

2、分类
a. 按额定极限短路分断能力的高低，分为标准型(S)、高分断型(H)两种；
b. 按接线方式分为板前接线、板后接线、插入式三种；
c.按产品极数分为三极与四极两种，四极产品的N极不装过电流脱扣器，且N极与其它相极一起台分；
d. 按附属装置分带附属装置和不带附属装置两种：附属装置分内部装置和外部装置：内部装置有分励脱扣器、欠
电压脱扣器、辅助触头、报警触头四种，外部装置有转动手柄操作机构、电动操作机构等。
| 附件名称 | 附件代号 | 脱扣方式 |
| 无 | 300 | 电子脱扣器 |
| 报警触头 | 308 | |
| 分励脱扣器 | 310 | |
| 辅助触头 | 320 | |
| 欠电压脱扣器 | 330 | |
| 分励脱扣器+辅助触头 | 340 | |
| 分励脱扣器+欠电压脱扣器 | 350 | |
| 二级辅助触头 | 360 | |
| 辅助触头+欠电压脱扣器 | 370 | |
| 报警触头+分励脱扣器 | 318 | |
| 报警触头+辅助触头 | 328 | |
| 欠电压脱扣器+报警触头 | 338 | |
| 辅助触头+报警触头+分励脱扣器 | 348 | |
| 两组辅助触头+报警触头 | 368 | |
| 欠电压脱扣器+辅助触头+报警触头 | 378 |
注1、RIVIM1E-100、225附件只有308、310、320、330、328规格；
2、RIVIM1E-400三极附件只有308、310、320、330、328规格；
3、RIVIM1E-400四极附件无350、318、338、348、378规格；
注意：在整定时，拨码开关一定要拨到位！

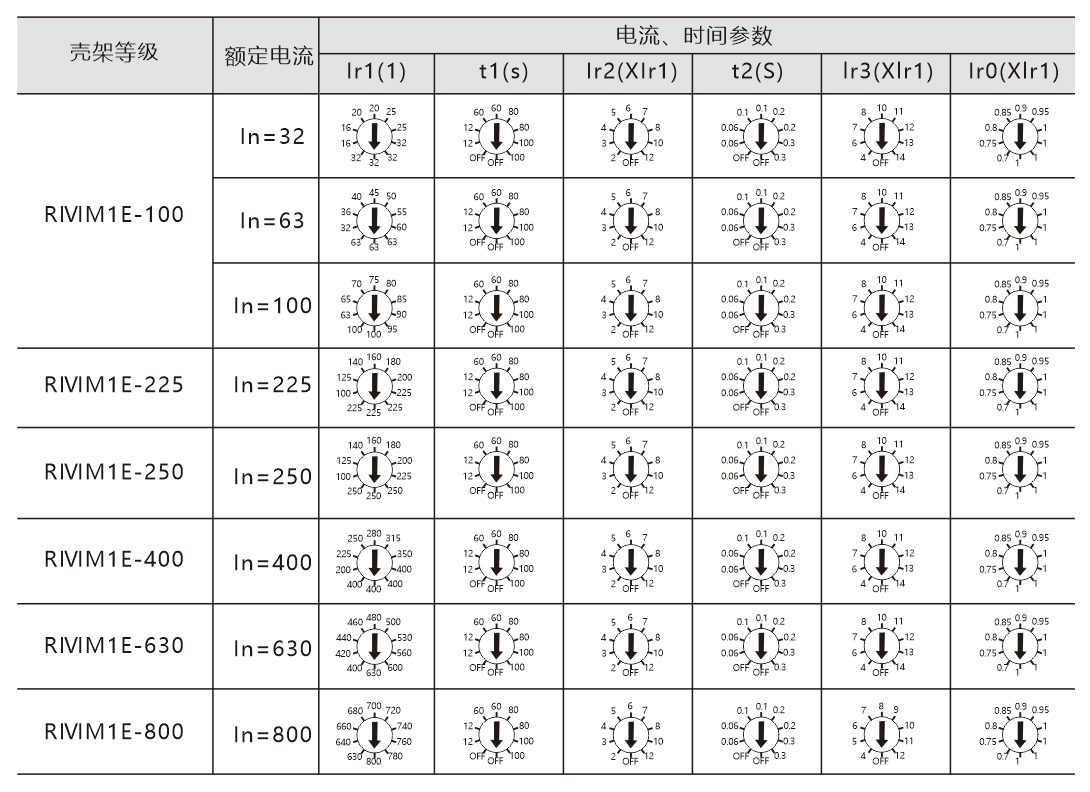

注：
1、过载长延时动作电流Ir1调整，根据断路器不同的额定电流，可进行4-10档调整；
2、长延时动作时间t1调整，可进行4档调整；
3、短路短延时动作电流Ir2调整，可进9档调整；
4、短延时动作时间t2调整，可进行4档调整；
5、短路瞬时动作电流Ir3调整，可进行9档调整；
6、预报警动作电流Ir0调整，可进行7档调整。
主要技术指标
1、智能控制器的整定范围见表2
| 整定项目 | 整定值范围 | |
| 过载长延时整定值 | 电流整定值lr1 | (30~100)A,(100~250)A,(200~400)A,(400~630)A,(630~800)A,(800~1250)A |
| 时间整定值t1 | (12、60、80、100)s | |
| 短路短延时整定值 | 电流整定值lr2 | (2~12)In |
| 时间整定值t2 | (0.06、0.1、0.2、0.3)s | |
| 短路瞬时整定值 | 电流整定值lr3 | (4~14)In |
断路器的主要技术数据见表3
| 型号 | RIVIM1E-100 | RIVIM1E-250 | RIVIM1E-400 | RIVIM1E-630 | RIVIM1E-800 | RIVIM1E-1250 | ||||||
| 壳架电流Inm(A) | 100 | 250 | 400 | 630 | 800 | 1250 | ||||||
| 分段能力 | L | M | L | M | L | M | M | H | M | H | H | |
| 额定电流In(A) | 63,80,100 | 225,250 | 300,400 | 500,630 | 700,800 | 1000,1250 | ||||||
| 极数 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | |
| 额定工作电压Ue(V) | AC400 | |||||||||||
| 额定绝缘电压Ui(V) | 800 | |||||||||||
| 额定冲击耐受电压Uimp(V) | 8000 | |||||||||||
| 额定极限短路分段能力Icu(kA) | 50 | 85 | 50 | 85 | 65 | 100 | 65 | 100 | 65 | 100 | 80 | |
| 额定运行短路分段能力Ics(kA) | 35 | 50 | 35 | 50 | 42 | 65 | 42 | 62 | 42 | 62 | 50 | |
| 额定短时耐受电流Icw/0.5s(kA) | - | - | 5 | 8 | 10 | 15/1S | ||||||
| 使用类别 | A | A | B | B | B | B | ||||||
| 飞弧距离(mm) | ≤50 | ≤50 | ≤100 | ≤100 | ≤100 | |||||||
| 操作性能 | 通电(次) | 1500 | 1000 | 1000 | 500 | 500 | 500 | |||||
| 不通电(次) | 8500 | 7000 | 4000 | 3000 | 3000 | 3000 | ||||||
3、脱扣器的特性
a. 电子脱扣器特性
具有过载长延时反时限、短路短延时反时限、短路短延时定时限，短路瞬时动作等保护功能，可由用户自行设定组成所需的保护特性。
b. 过载长延时反时限保护动作特性见表4。
c. 短路短延时保护动作特性见表5。
d. 短路瞬时保护动作特性见表6。
| 控制器类型 | 基本型 | 智能通讯型、编程通讯型、液晶型 | |
| 电流 | 动作时间 | ||
| 1.05lr1 | 2小时内不动作 | ||
| 1.3lr1 | ≤1h动作 | ||
| 2lr1 | Inm=100A、250A整定时间t1(s) | t1=(12、60、80、100)s | 12s-100s(最大进步1s) |
| Inm=400A、630A、800A整定时间t1(s) | t1=(12、60、80、100)s | 12s-100s(最大进步1s) | |
| 热记忆 | 30min，断电可清除(该功能为智能通讯型和编程通讯型可选功能) | ||
1. 动作时间符I²T1=(2Ir1)²t1(1.2Ir1≤I＜Ir2)；
2. 动作时间允许差为±20%；
3. 可返回时间不小于动作时间的70%。
短延时过电流保护特性
| 电流 | 动作时间 | |||||
| Ir2≤I＜1.5Ir2 | 反时限 | I²T2=(1.5Ir2)²t2 | ||||
| 1.5Ir2≤I＜Ir3 | 定时限 | 整定时间t2(s) | 0.06 | 0.1 | 0.2 | 0.3 |
| 允差(s) | ±0.02 | ±0.03 | ±0.04 | ±0.06 | ||
| 可返回时间(s) | 0.21 | |||||
注：反时限动作时间允差±20%。
短路瞬时保护动作特性
| 额定电流 | 100、225(250) | 400、630 | 800 |
| 整定电流 | Ir3=4、6、7、8、10、 11、12、13、14 | Ir3=4、6、7、8、10、 11、12、13、14 | Ir3=4、5、6、7、8、 9、10、11、12 |
| 动作特性 | I≤0.85Ir3不动作 I≥1.15Ir3动作 | ||
4、附属装置的技术数据
a. 辅助触头和报警触头的额定值见表
| 分类 | 壳架等级额定电流 Inm(A) | 约定发热电流 Ith(A) | 额定工作电流Ie(A) | |
| AC400V | DC220V | |||
| 辅助触头 | Inm≤400 | 3 | 0.3 | 0.15 |
| Inm≥400 | 3 | 0.4 | 0.15 | |
| 报警触头 | 100≤Inm≤800 | 3 | 0.3 | 0.15 |
b. 控制电路脱扣器及电动机构的额定控制电源电压(Us)和额定工作电压(Ue)见表8
| 类型 | 额定电压(V) | |||
| AC50Hz | DC | |||
| 脱扣器 | 分励脱扣器 | Us | 220/380 | 110、220 |
| 欠电压脱扣器 | Ue | 220/380 | - | |
| 电动机构 | Us | 220/380 | 110、220 | |
c. 分励脱扣器的外加电压介于额定控制电源电压70%~100%之间时，应可靠分断断路器。
d. 当电源电压下降到欠电压脱扣器额定工作电压的70%~35%范围之内，欠电压脱扣器能可靠地分断断路器；当电
源电压低于欠电压脱扣器额定工作电压的35%时，欠电压脱扣器能防止断路器闭合，当电源电压高于欠电压脱扣器
额定工作电压的85%时，欠电压脱扣器能保证断路器可靠闭合。
e. 电动操作机构茌额定频率下，电源电压在85%~110%之间时，能可靠闭合断路器。
外形和安装尺寸
1、外形尺寸见图3~图6及表

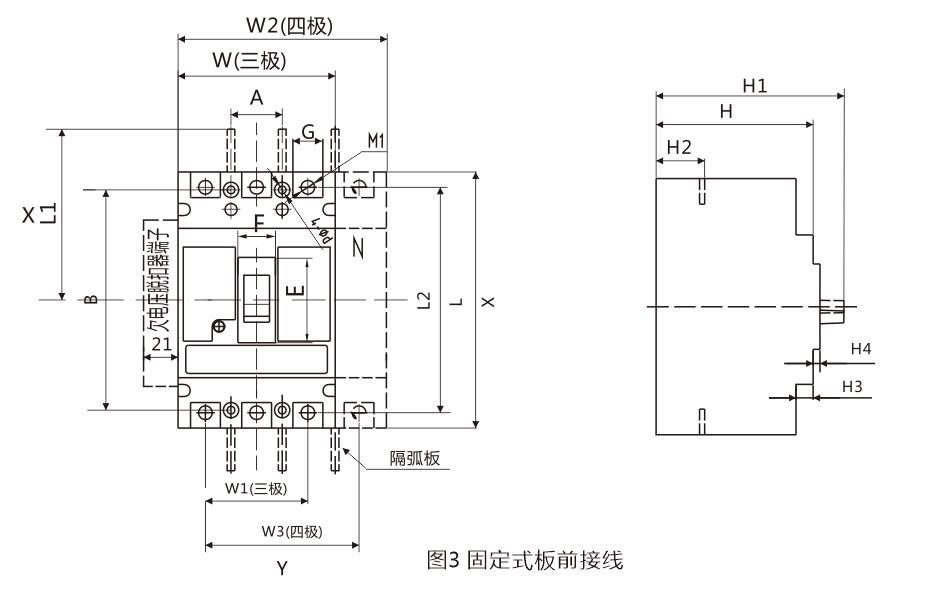

(1)板前接线外形尺寸见图3(x-x、Y-Y为三极断路器中心)
| 型号 | RIVIM1E-100 | RIVIM1E-250 | RIVIM1E-400 | RIVIM1E-630 | RIVIM1E-800 | |
| 板前接线 | W | 92 | 107 | 150 | 210 | |
| W1 | 60 | 70 | 96 | 140 | ||
| L | 150 | 165 | 257 | 280 | ||
| L1 | 100 | 132 | 220 | 240 | ||
| L2 | 132 | 144 | 244 | 243 | ||
| H | 93 | 90 | 107 | 116 | ||
| H1 | 112 | 110 | 147 | 155 | ||
| H2 | 29 | 24 | 38 | 46 | ||
| H3 | 12 | 5 | 9.5 | 15 | ||
| H4 | 4 | 4 | 6.5 | 5 | ||
| E | 55 | 65 | 92 | 83 | ||
| F | 25 | 25 | 68 | 68 | ||
| G | 18 | 22 | 30 | 44 | ||
| W2 | 122 | 142 | 198 | 280 | ||
| W3 | 90 | 105 | 144 | 210 | ||
| M1 | M8 | M8 | M10 | M10 | M12 | |

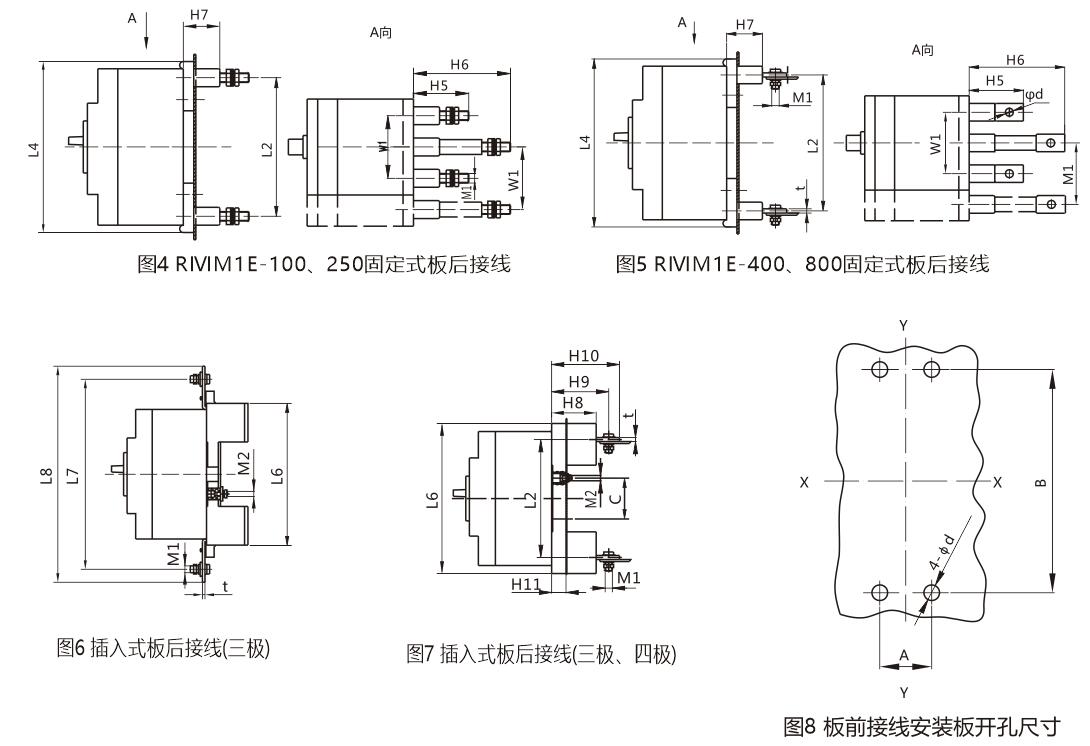

(2)板后接线外形尺寸见图4图5
(3)插入式板前接线外形尺寸见图6
(4)插入式板后接线外形尺寸见图7
| 型号 | RIVIM1E-100 | RIVIM1E-250 | RIVIM1E-400 | RIVIM1E-630 | RIVIM1E-800 | |
| 板后接线 | L4 | 164 | 173 | 267 | 295 | |
| H5 | 53 | 55 | 68 | 84 | ||
| H6 | 93 | 100 | 128 | - | ||
| H7 | 35 | 35 | 37 | 37 | ||
| M1 | M8 | M8 | M10 | M10 | M12 | |
| d | - | 8.5 | 10.5 | 13 | ||
| t | - | - | 8.5 | 16 | ||
| 插入式接线 | L6 | 168 | 183 | 279 | 296 | |
| H8 | 50 | 50 | 60 | 61 | ||
| H9 | 64 | 72 | 84 | 97 | ||
| H10 | 76 | 87 | 107 | 148 | ||
| H11 | 18 | 18 | 21 | 16 | ||
| M1 | M8 | M8 | M10 | M10 | M12 | |
| M2 | M6 | M6 | M6 | M8 | M8 | |
| L7 | 220 | 252 | 357 | - | ||
| L8 | 250 | 276 | 387 | - | ||
2、安装板开孔尺寸
(1)板前接线安装板开孔尺寸见图8(X-X、Y-Y为三极断路器中心)
| 型号 | RIVIM1E-100 | RIVIM1E-250 | RIVIM1E-400 | RIVIM1E-630 | RIVIM1E-800 | |||||
| 极数 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | |
| 安装板开孔 尺寸(mm) | A | 30 | 35 | 44 | 70 | 70 | ||||
| B | 129 | 126 | 194 | 243 | 303 | |||||
| d | 4.5 | 4.5 | 7 | 7 | 7 | |||||

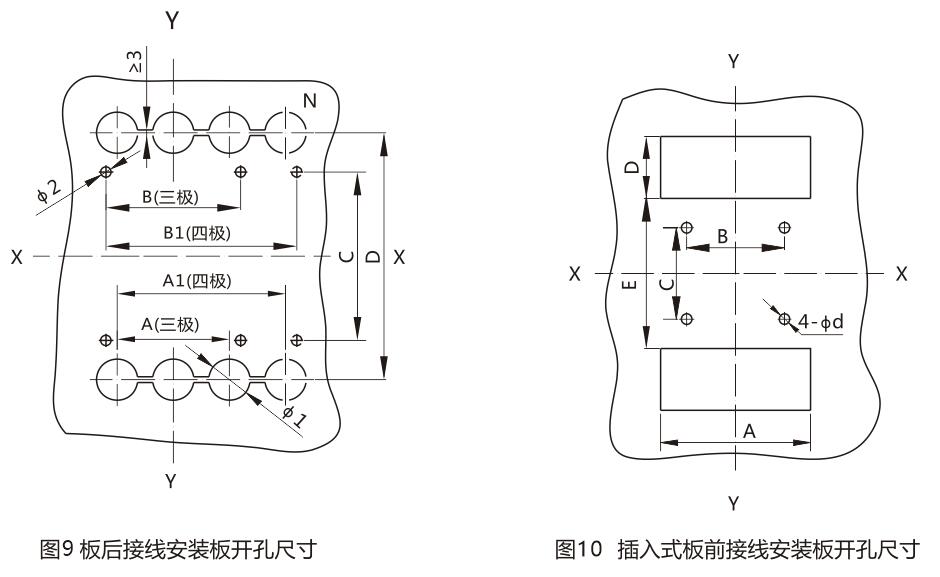

(2)板后接线安装板开孔尺寸见图9(X-X、Y-Y为三极断路器中心)
| 型号 | RIVIM1E-100 | RIVIM1E-250 | RIVIM1E-400 | RIVIM1E-630 | RIVIM1E-800 | ||||||
| 极数 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | |
| 安装板开孔 尺寸(mm) | A | 60 | - | 70 | - | 96 | - | 140 | - | ||
| A1 | - | 90 | - | 105 | - | 144 | - | 210 | |||
| B | 72 | - | 87 | - | 124 | - | 178 | - | |||
| B1 | - | 102 | - | 122 | - | 172 | - | 248 | |||
| C | 90 | 93 | 164 | 158 | |||||||
| D | 132 | 144 | 224 | 243 | |||||||
| Φ1 | 22 | 24 | 32 | 48 | |||||||
| Φ2 | 5.5 | 5.5 | 6.5 | 7 | |||||||
| 型号 | RIVIM1E-100 | RIVIM1E-250 | RIVIM1E-400 | |
| 极数 | 3 | 3 | 3 | |
| 安装板开孔 尺寸(mm) | A | 92 | 107 | 150 |
| B | 60 | 70 | 60 | |
| C | 56 | 54 | 129 | |
| D | 38 | 63.2 | 62 | |
| E | 92 | 94 | 109 | |
| d | 6.5 | 6.5 | 8.5 | |

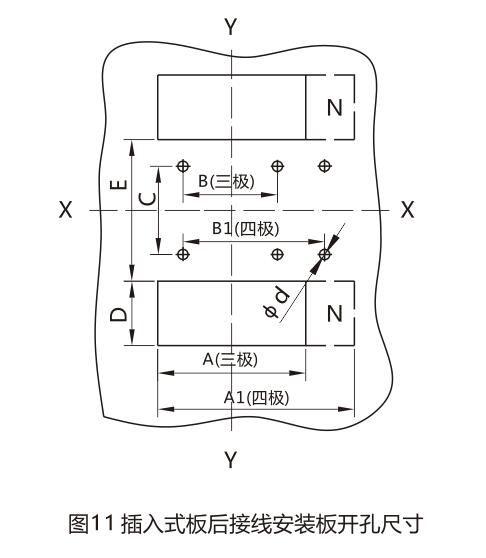

(4)插入式板后接线安装板开孔尺寸图10(X-X、Y-Y为三极断路器中心)
| 型号 | RIVIM1E-100 | RIVIM1E-250 | RIVIM1E-400 | RIVIM1E-630 | RIVIM1E-800 | ||||||
| 极数 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | |
| 安装板开孔 尺寸(mm) | A | 94 | - | 110 | - | 152 | - | 215 | - | ||
| A1 | - | 125 | - | 145 | - | 200 | - | 283 | |||
| B | 60 | - | 70 | - | 60 | - | 140 | - | |||
| B1 | - | 90 | - | 105 | - | 108 | - | 210 | |||
| C | 56 | 54 | 129 | 143 | |||||||
| D | 48 | 58 | 65 | 65 | |||||||
| E | 90 | 88 | 166 | 183 | |||||||
| d | 6.5 | 6.5 | 8.5 | 10 | |||||||
