RIVIM2系列塑壳式断路器

RIVIM2系列塑壳式断路器

RIVIM2系列塑壳式断路器是本公司采用国际先进技术研制开发的新型断路器之一。外壳采用可循环利用的热塑性塑料增强阻燃尼龙66,降低环境污染。灭弧室采用独立的小室;旋转式双断点触头,U形斥触头的应用极大的增强分断能力。断路器的额定绝缘电压为750V,适用于交流50Hz或(60Hz),额定工作电压690V及以下,额定工作电流12.5A至630A的电流中,用来分配电能,在正常条件下作不频繁的闭合和断开之用,并在线路和设备过载,欠电压时起保护作用。额定壳架等级电流在400A及以下的断路器,也可作鼠笼型电动机的不频繁起动,运转中断开以及在电动机过载,短路时起保护作用。断路器有欠电压脱扣器、分励脱扣器、辅助触头、报警触头等内部附件,也有外部转动手柄、电动操作机构等外部附件。产品符合IEC60947-2,GB14048.2标准。

分享:

用途及适用范围


RIVIM2系列塑壳式断路器是本公司采用国际先进技术研制开发的新型断路器之一。外壳采用可循环利用的热塑性塑料增强阻燃尼龙66,降低环境污染。灭弧室采用独立的小室;旋转式双断点触头,U形斥触头的应用极大的增强分断能力。
断路器的额定绝缘电压为750V,适用于交流50Hz或(60Hz),额定工作电压690V及以下,额定工作电流12.5A至630A的电流中,用来分配电能,在正常条件下作不频繁的闭合和断开之用,并在线路和设备过载,欠电压时起保护作用。额定壳架等级电流在400A及以下的断路器,也可作鼠笼型电动机的不频繁起动,运转中断开以及在电动机过载,短路时起保护作用。断路器有欠电压脱扣器、分励脱扣器、辅助触头、报警触头等内部附件,也有外部转动手柄、电动操作机构等外部附件。
产品符合IEC60947-2,GB14048.2标准。

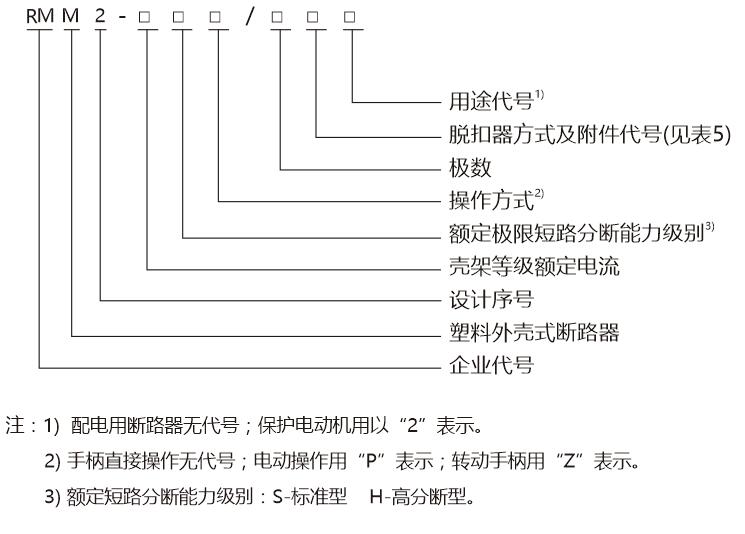

型号及含义



主要技术性能指标


1、安装地点的海拔高度不超过2000m。
2、周围空气温度不超过+40℃,且其24h内的平均温度值不超过+35℃,周围空气温度的下限为-5℃。
3、最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生在产品上凝露应采取特殊的措施。
4、污染等级为3级。
5、断路器主电路的安装类别为Ⅲ类,不接至主电路的辅助电路和控制电路安装类别为Ⅱ。
6、使用类别为A或B。

型号额定电流
(A)
极数额定绝
缘电压
(V)
额定工
作电压
(V)
额定极限短路分断能力
Icu(KA)AC400V
额定运行短路分断能力
Icu(KA)AC400V
操作性能
(次)
使用
类别
通电不通电
RMM2-100S12.5,16,20
25,32,40,50,
63,80,100
三极
四极
800690
及以下
352215008500A
RMM2-100H5025
RMM2-160S16,20,25,32
40,50,63,80
100,125,160
352210007000
RMM2-160H5025
RMM2-250S160,180,200
225,250
352210007000
RMM2-250H5025
RMM2-400S200,225,250
300,315,400
503510004000
RMM2-400H6535
RMM2-630S315,350,400
500,600,630
503510004000
RMM2-630H6535


脱扣特性


断路器热动型脱扣器具有反时限特性;电磁脱扣器为瞬时动作,特性见表2(配电保护)及表3(电动机保护)

断路器的主要技术数据见表3

脱扣器额定电流
(A)
热动型脱扣器(环境温度:陆用+40℃;船用+40℃
电磁脱扣器动作
电流(A)
1.05In(冷态)
不动作时间(h)
1.30In(热态)
动作时间(h)
10≤In≤63≥1<110In±20%
63<In≤100≥2<2
100<In≤800≥2<25In±20%,10In±20%
脱扣器额定电流
(A)
热动型脱扣器(环境温度:陆用+40℃;船用+40℃电磁脱扣器动作
电流(A)
1.0In(冷态)
不动作时间(h)
1.20In(热态)
动作时间(h)
1.50In(热态)
动作时间(h)
7.2In(冷态)
动作时间(S)
10≤In≤225≥2<2≤4min4S<Tp≤10s12In±20%
225≤In≤630≤8min6S<Tp≤20s

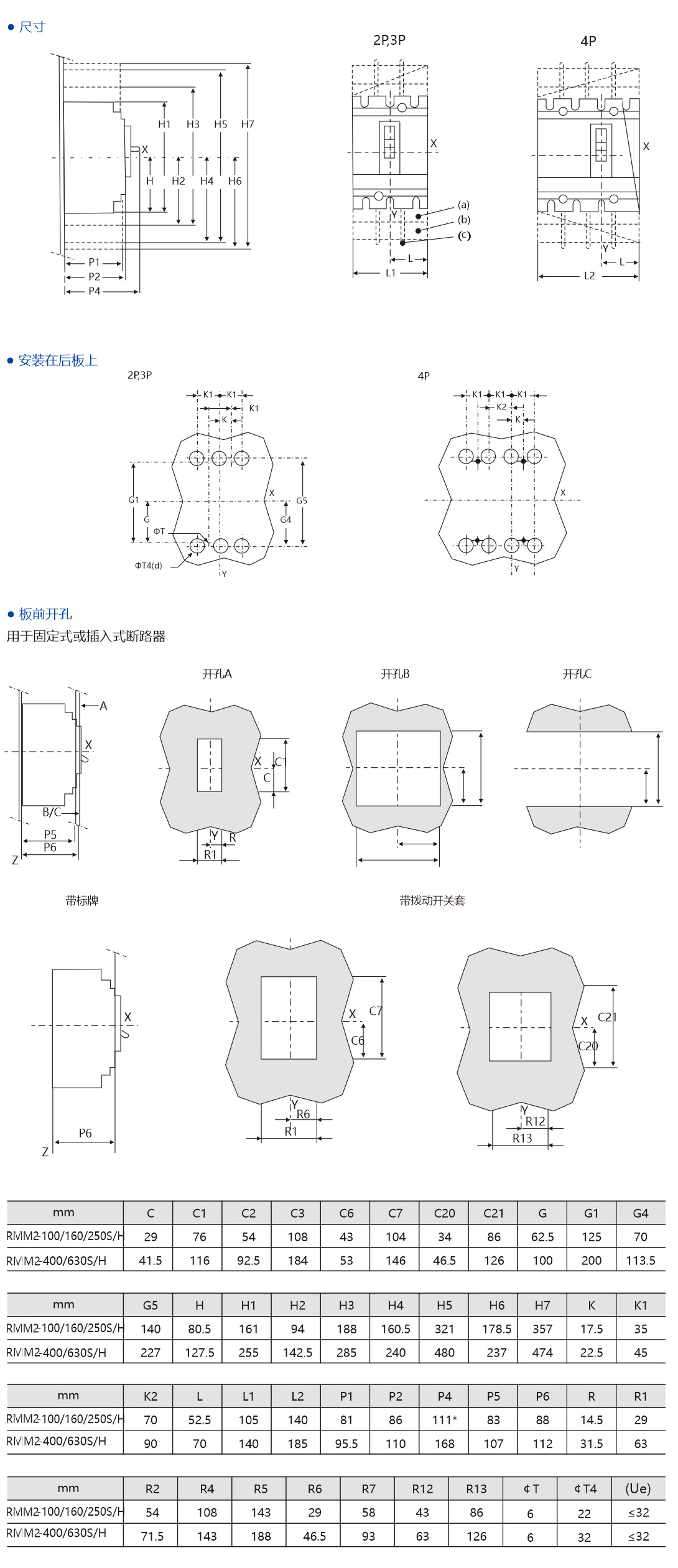

外形及安装尺寸
