CJ20交流接触器

CJ20交流接触器

CJ20系列交流接触器(以下简称接触器),主要适用于交流50Hz/60Hz,额定工作电压至660V(至1140V),在AC-3使用类别下额定工作电压为380V时额定工作电流10A至630A的电力线路中,供远距离接通和分断电路之用,并可与适当的热过载继电器或电子保护装置组成电磁起动器,以保护可能发生过载的电路。

分享:

适用范围


CJ20系列交流接触器(以下简称接触器),主要适用于交流50Hz/60Hz,额定工作电压至660V(至1140V),在AC-3使用类别下额定工作电压为380V时额定工作电流10A至630A的电力线路中,供远距离接通和分断电路之用,并可与适当的热过载继电器或电子保护装置组成电磁起动器,以保护可能发生过载的电路。
本产品符合GBl4048.4、IEC60947-4-1标准。

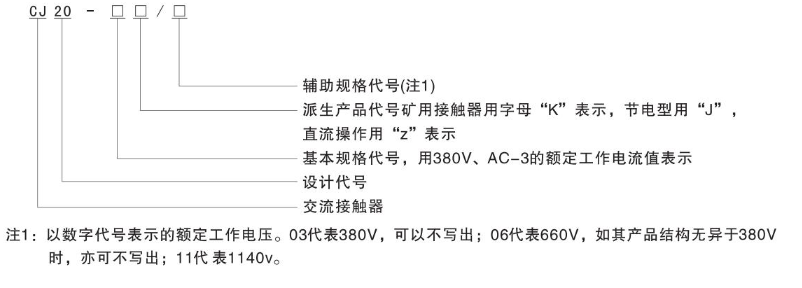

型号及含义



正常工作条件


1、周围空气温度:-5℃~+40℃,24小时内其平均值不超过+35℃;
2、海拔:不超过2000m;
3、大气条件:安装地点的空气相对湿度在+40℃时不超过50%,在较低温度下可允许有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊措施;
4、污染等级:3级;
5、安装类别:III类;
6、安装条件:安装面与垂直倾斜度不大于±5°;
7、冲击振动:安装在无显著摇动、冲击和振动的地方;
8、运输、储存:接触器在运输中不应受到剧烈的碰撞和振动,在运输和储存中均不得受到雨雪侵袭。接触器适于在-25℃~+55℃之间,短时间(24h内)可达+70℃的温度下运输和储存。


主要技术参数


1、接触器的主要参数及技术性能指标见表1。
2、接触器按电流等级分为:10A、16A、25A、40A、63A、100A、160A、250A、400A、630A。
3、接触器线圈工作电压Us分为:交流36V、110V、127V、220V、380V,其它规格可与厂家协商。
4、动作特性:吸合电压:85%~110%US;释放电压:20%~75%Us。
5、接触器的辅助触头种类、数量及基本参数见表2
6、接触器吸引线圈消耗功率及能效等级见表3。
