JR20热过载继电器

JR20热过载继电器

JR20系列双金属片热过载继电器适用于交流50Hz、电压至660V、电流至630A的电路中,用作交流电动机的过载、断相及三相严重不平衡的保护。带有断相保护,温度补偿,手动或自动复位,动作脱扣灵活性检查,动作脱扣指示,断开检验按钮等功能。产品符合GB14048 4标准。

分享:

适用范围


JR20系列双金属片热过载继电器适用于交流50Hz、电压至660V、电流至630A的电路中,用作交流电动机的过载、断相及三相严重不平衡的保护。带有断相保护,温度补偿,手动或自动复位,动作脱扣灵活性检查,动作脱扣指示,断开检验按钮等功能。产品符合GB14048 4标准。

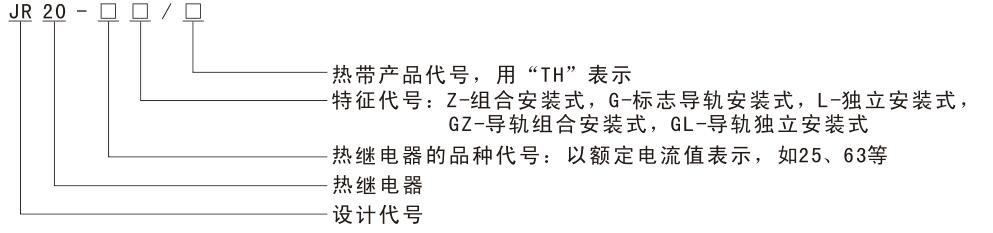

型号及含义




正常工作条件


1、周围空气温度为:-5℃~+40℃,24小时内其平均值不超过+35℃。
2、海拔:不超过2000m。
3、大气条件:安装地点的空气相对湿度在+40℃时不超过50%,在较低温度下可允许有较高的相对湿度。例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊措施。
4、污染等级:3级。
5、安装类别:III类。
6、安装条件:安装面与垂直倾斜度不大于±5°。
7、继电器除用螺钉安装外,还可用35mm的标准导轨安装。
8、冲击振动:继电器应安装和使用在无显著摇动,冲击和振动的地方。
9、运输、储存:继电器在运输中不应受到剧烈的碰撞和振动,在运输和存储中均不得受到雨雪侵袭。继电器适于在-25℃~+55℃之间,短时间(24h内)可达+70℃的温度下运输和存储。


结构特征


内部结构:插入组合式或独立式结构;立体布置式结构,拉簧刀片跳跃式动作机构;具有断相和温。度补偿结构
安装操作:具有动作脱扣灵活性检查、动作脱扣指示以及断开检验等功能;手动复位和自动复位任意选择;常闭和常开辅助触头绝缘分开
