HL32-125隔离开关

HL32-125隔离开关

HL32-125隔离开关(HL30小型隔离开关)适用于交流50Hz或60Hz,额定工作电压230V或400V及以下的配电和控制回路中,电流至100A配电装置的上方与电源之间作无负载分合。主要作为终端电器的总开关、也可用于控制各类电动机、小功率电器、照明等场所。机械电气寿命为10000次,其中电气寿命6000次。

分享:

用途及适用范围


HL32-125隔离开关(HL30小型隔离开关)适用于交流50Hz或60Hz,额定工作电压230V或400V及以下的配电和控制回路中,电流至100A配电装置的上方与电源之间作无负载分合。主要作为终端电器的总开关、也可用于控制各类电动机、小功率电器、照明等场所。机械电气寿命为10000次,其中电气寿命6000次。

HL32-125小型隔离开关符合GB14048.3和IEC947-3等标准要求。

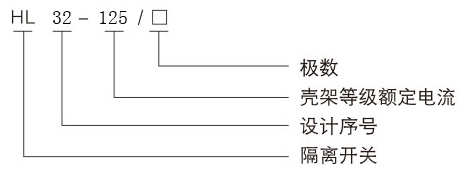

型号表示方法



使用环境及工作条件


◆ 周围空气温度-5摄氏度~+40摄氏度,平均温度不超过+35摄氏度。
◆ 海拔高度不超过2000m。
◆ 大气相对温度+40度量不超过50%,最湿月为90%。
◆ 污染等级为II级。
◆ 使用类别AC-22A。

◆ 安装形式采用TH35-7.5型钢安装轨安装,其它装面与身垂直倾斜度不直过五度。


结构特点


HL32-125小型隔离开关触头系统采用双断点直动结构,大电流选用二组平行和触头联,既增加了电流容量,又充分利用电动力补偿。同时手柄操作机构弹簧储能实现快速通断。克服了人力操作速度慢的影响,大大提高了工作的可能性,触头开闭状态有醒目包标显示,可防止误操作,提高了安全性。


主要技术参数


额定电流(A)32、63、100、125
极数(P)1、2、3、4
额定工作电压(V)单相230
三相400
额定短时耐受电流12le,通电时间为1s
额定短路接通能力20le,通电时间为0.1s
额定接通与分断能力3le,1.05Ue,cosφ=0.65
操作性能空载8500次,有载1500次,共10000次
