RLCBO控制与保护开关电器
RLCBO采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能。具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有欠流欠功率功能，具有协调配合的时间-电流保护特性(具有过载反时限、定时限、短路瞬时、特大短路瞬时四段保护特性)。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。RLCBO主要用于交流50Hz(60Hz)、额定电压至690V、主体额定电流自6.3A至125A、智能控制器可调工作电流自0.16A至125A、控制电机功率自0.05KW至55KW的电力系统中接通、承载和分断正常条件(包括规定的过载条件)下的电流，且能够接通、承载并分断规定的非正常条件(如短路)下的电流。
功能和用途
RLCBO采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能。具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有欠流欠功率功能，具有协调配合的时间-电流保护特性(具有过载反时限、定时限、短路瞬时、特大短路瞬时四段保护特性)。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
RLCBO主要用于交流50Hz(60Hz)、额定电压至690V、主体额定电流自6.3A至125A、智能控制器可调工作电流自0.16A至125A、控制电机功率自0.05KW至55KW的电力系统中接通、承载和分断正常条件(包括规定的过载条件)下的电流，且能够接通、承载并分断规定的非正常条件(如短路)下的电流。

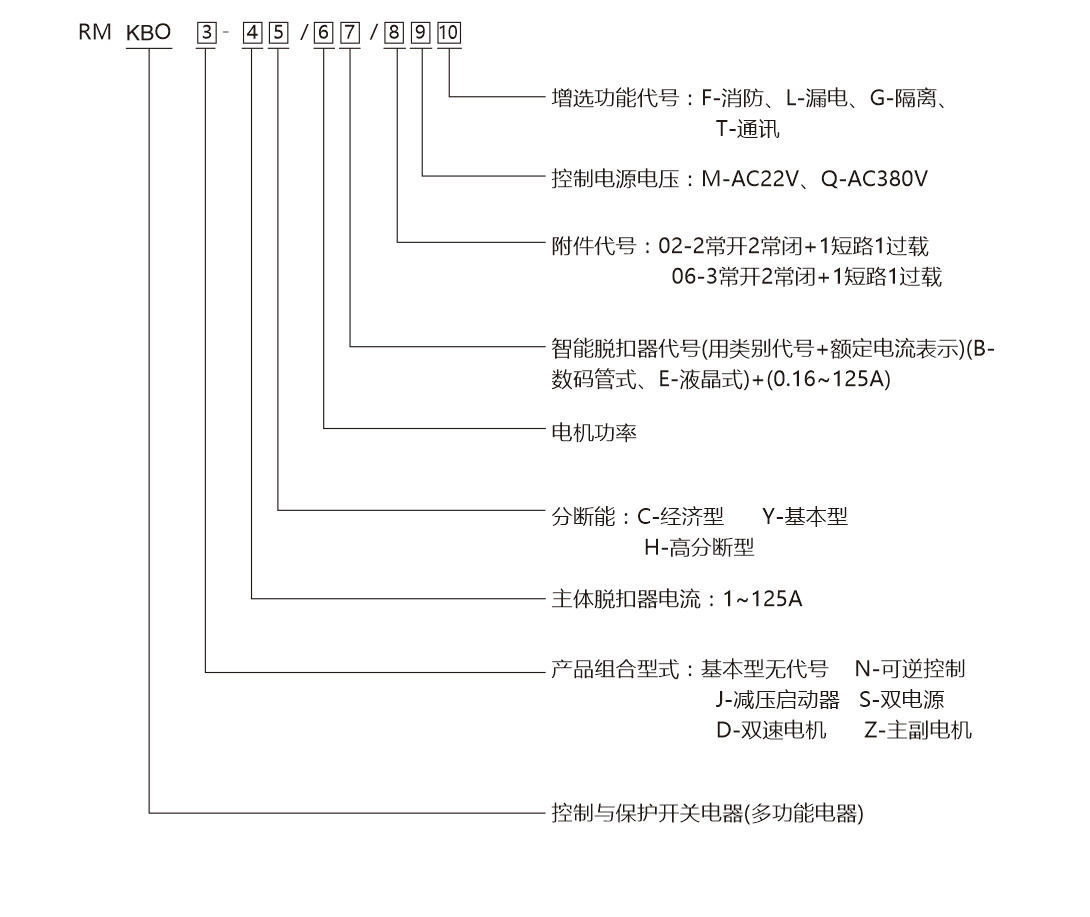

型号及其含义
基本型的完整构成及型号应包括：主体型号+主体脱扣器额定电流及分断能力等级、智能脱扣器、产品功能、控制电源。
主要参数说明
△两个外形安装尺寸：125型(D框架)和63型(C框架)。
△主电路极数分为：三极、四极。
△ 控制与保护开关电器的基本配置：主体+智能控制器+辅助触头组。
△主体由主电路基本模块即：触头系统模块、短路脱扣器、电磁系统模块以及操作机构系统模块构成。
△短路分断能力等级：经济型(C)为35kA，标准型(Y)50kA，高分断型(H)80kA。
△预期短路电流下的分断时间为2～3ms，限流系数0.2以下。
△辅助触头组由短路报警触头、过载报警触头以及一组2常开1常闭辅助触头构成，02为2常开1常闭+1短路1过载、06为3常开2常闭+1短路1过载，也可根据用户要求组合，但最多不能超过11对触头数。
△智能控制器额定电流Ie：0.4/1/2.5/4/6.3/12/16/18/25/32/40/45/50/63/80/100/125A。
△主体额定电流In：12/16/18/32/45/63/100/125A。
△极数：用二位数字表示(前一位数字表示产品极数、后一位数字表示保护极数)，如33表示3极带3极保护、30表示3极不带保护。
△控制电源电压：M：220V、Q：380V。
