DW17万能式断路器
DW17系列万能式断路器(以下简称断路器)，适用于交流50Hz，额定电流至3900A，额定工作电压690V及以下的配电网络中， 用来分配电能和保护线路和电源设备的过载、欠电压、短路等。在正常条件下，可作为线路的不频繁转换之用。本产品符合GB14048.2标准。
用途及适用范围
DW17系列万能式断路器(以下简称断路器)，适用于交流50Hz，额定电流至3900A，额定工作电压690V及以下的配电网络中， 用来分配电能和保护线路和电源设备的过载、欠电压、短路等。在正常条件下，可作为线路的不频繁转换之用。
本产品符合GB14048.2标准。

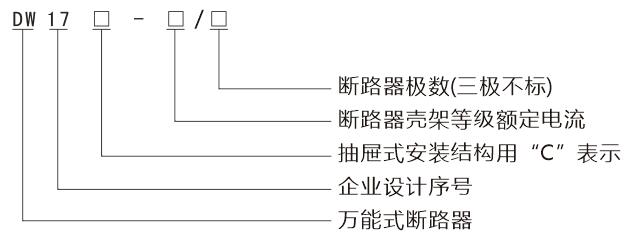

型号表示方法
正常工作条件
1、周围空气温度为+40℃~-5℃，24h内的平均值不超过+35℃。
2、安装地点：海拔不超过2000m。
3、大气条件：大气相对湿度在周围空气温度为+40℃时不超过50％；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90％。同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
4、污染等级：三级。
5、安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。
主要技术数据与性能
1、断路器在不同环境下的额定电流见表1
| 断路器结构 尺寸等级 | 断路器型号 | 额定电流A(防护等级为IP20) | |||||
| 固定式 | 抽屉式 | ||||||
| 35℃ | 45℃ | 55℃ | 35℃ | 45℃ | 55℃ | ||
| 1900 | 630 | 630 | 630 | 630 | 630 | 630 | 630 |
| 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | |
| 1600 | 1600 | 1530 | 1460 | 1600 | 1530 | 1460 | |
| 1900 | 1900 | 1810 | 1720 | 1900 | 1810 | 1720 | |
| 2900 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
| 2500 | 2500 | 2500 | 2400 | 2500 | 2400 | 2300 | |
| 2900 | 2900 | 2900 | 2900 | 2900 | 2900 | 2770 | |
| 3900 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 |
| 3900 | 3900 | 3900 | 3900 | 3900 | 3900 | 3750 | |
2、断路器的通断能力
本系列断路器通断能力按 要求；当电源为上进线或下进线时，通断能力指标相同，具提指标见表2。
| 壳架等级额定电流 | 额定工作电压 | 额定分断能力(kA)/Cosφ(有效值) | 额定接通能力(kA) 690V~(峰值) | 全分断时间(ms) |
| 交流(V) | 690V~ | |||
| 1900 | 400、690 | 50/0.25 | 105 | 约30 |
| 2900 | 400、690 | 60/0.2 | 130 | 约30 |
| 3900 | 400、690 | 80/0.2 | 180 | 约30 |
注：手动直接操作的断路器，不应用于预期电流峰值超过10kA的电路中。
3、分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的功耗见表3。
| 名称 | 交流 | 交流 | 直流 | 直流 |
| 电压(V) | 功率(VA) | 电压(V) | 功率(W) | |
| 分励脱扣器 | 380、220 | 510 | 220、110 | 220 |
| 欠电压脱扣器 | 380、220 | 30 | 220、110 | 10 |
| 闭锁电磁铁 | 380、220 | 30 | 220、110 | 10 |
| 释能电磁铁 | 380、220 | 510 | 220、110 | 220 |
| 电动机 | 380、220 | 700 | 220、110 | 550 |
注：1、分励脱扣器的动作电压范围为额定工作电压的70%~110%。
2、欠电压脱扣器、闭锁电磁铁、电动机操作机构和释能装置的动作电压为额定工作电压的85%~110%。
4、过电流脱扣器的保护特性
4.1、过载脱扣器的长延时动作见表4。
| 序号 | 过载电流/脱扣器额定电流 | 动作时间 |
| 1 | 1.05 | ＞2h不脱扣(冷态) |
| 2 | 1.3 | ＜2h脱扣(热态) |
| 3 | 1.5 | ＜2min脱扣(热态) |
| 4 | 3 | 可返回＞8s(冷态) |
注：三相断路器在二相负载时序号2动作电流允许提高10%，单相负载允许提高20%。
4.2 、短路脱扣器的动作电流范围为整定值的±20%。
5、断路器的机械电寿命，电寿命次数见表5
| 壳架等级额定电流lnm(A) | 机械寿命(次) | 电寿命(次) | 抽屉式插入装置的机械寿命(次) |
| 1900 | 20000 | 1000 | 100 |
| 2900 | 10000 | 500 | 100 |
| 3900 | 10000 | 500 | 100 |
注：1、DW17-1900为电动机预储能操作时其机械寿命为10000次。
2、电寿命的试验条件为：u=1.05Ue，I=le、COSΦ=0.8±0 1。
6、辅助开关的接通分断能力见表6，其机械寿命为20000次，电寿命为10000次。
| 电源种类 | 约定发热电流 (lth) | 额定控制容量 (Pe) | 额定工作电压(Ue) | 接通与分断条件 | 试验周期 (次) | 间隔时间 (s) | 通电时间 (ms) | ||
| U/Ue | I/Ie | Cosφ或T(ms) | |||||||
| 交流 | 5A | 300VA | 127~380V | 1.1 | 1.1X10 | 0.7 | 50 | 5~10 | 60~200 |
| 直流 | 5A | 60W | 110~220V | 1.1 | 1.1X1 | 300 | 20 | 5~10 | 120 |
7、断路器安全间距(包括飞弧距离)见表7
| 壳架等级额定电流 lnm(A) | 固定水平联结及抽屉式安全间距(mm) | 固定垂直联结及抽屉式安全间距(mm) | ||||||
| A | B | C | D | A | B | C | D | |
| DW17-1900 | 250 | 100 | 100 | 120 | 250 | 100 | 100 | 120 |
| DW17-2900 | 250 | 100 | 100 | 120 | 500 | 100 | 100 | 120 |
| DW17-3900 | 350 | 100 | 100 | 120 | 500 | 100 | 100 | 120 |
注：1、所有带电零件与接地零件之间必须可靠绝缘。
2、本表为交流至380V数据。

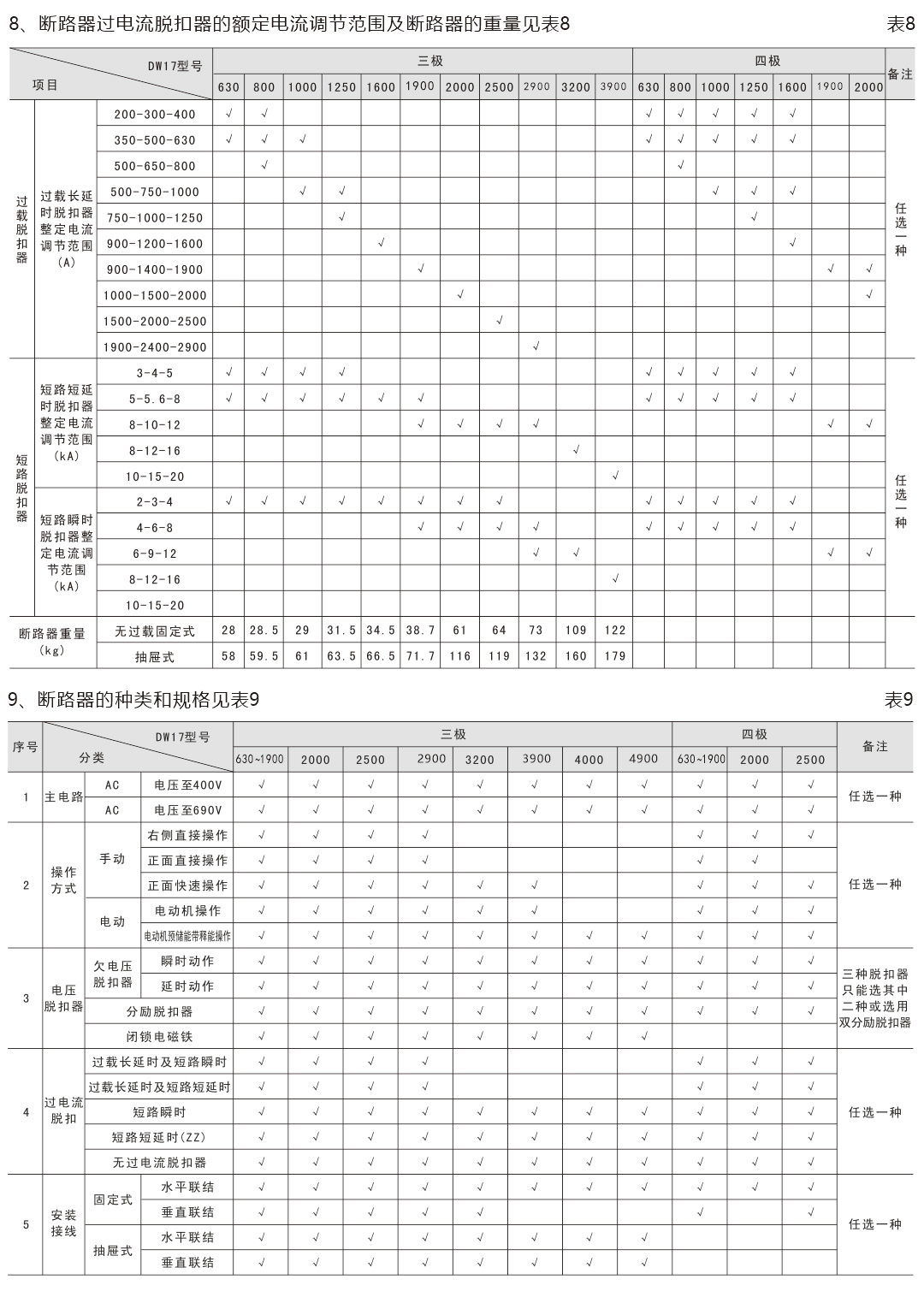

安装使用和维护
1、安装前先以500V兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃和相对湿度为50％～70％时应不小于10MΩ，否则应进行处理，待绝缘电阻达到要求后方可使用。
2、安装前应检查断路器的规格是否符合要求。
3、检查断路器在闭合和断开过程中，其可动部分与灭弧室的零件应无卡住和碰擦现象。并且指示标牌能正确的指示断路器工作状态。
4、固定式断路器安装时，其底座应居于垂直水平的位置，用安装螺钉固定。同时必须可靠接地，接地螺钉处有“----”符号标记。
5、安装时应考虑断路器的安装间距(参见表7)。
6、断路器安装必须平整。
7、检查分励脱扣器，欠电压脱扣器动作是否正常，随后在欠电压脱扣器吸合条件下，手动操作或电动操作应可靠地使断路器闭合，当用分励脱扣器或欠电压脱扣器或手动脱扣时，应使断路器可靠断开，进行五次操作试验。
8、使用中发现铁芯有特异噪声时，应将工作极面的防锈油抹净。
9、断路器应定期进行维护：
a. 清理尘埃，以保持断路器的绝缘良好；
b. 对各个转动或滑动部分加注润滑油；
c. 检查各种脱扣器的整定值和动作值以及操作过程；
d. 检查触头系统：抹净触头上的烟痕，发现触头接触面上有小的金属颗粒时，应将其清除；如果触头银合金的厚度小到1mm时必须更换触头；如果主触头超程小于4mm以及动静弧触头刚接触时动静主触头间距离小于2mm时必须调整有关触头；检查软联结有无损伤，如有折断层，应去掉该层，发现折断严重，应更换。
e. 断路器经受短路电流后，除必须检查触头系统外，需清理灭弧罩两壁烟痕，如果灭弧栅片烧损严重，则应更换灭弧罩；
f. 联接断路器主回路接线端的母线，离接线端200~250mm处应用绝缘件固定，以免电动力造成损害。

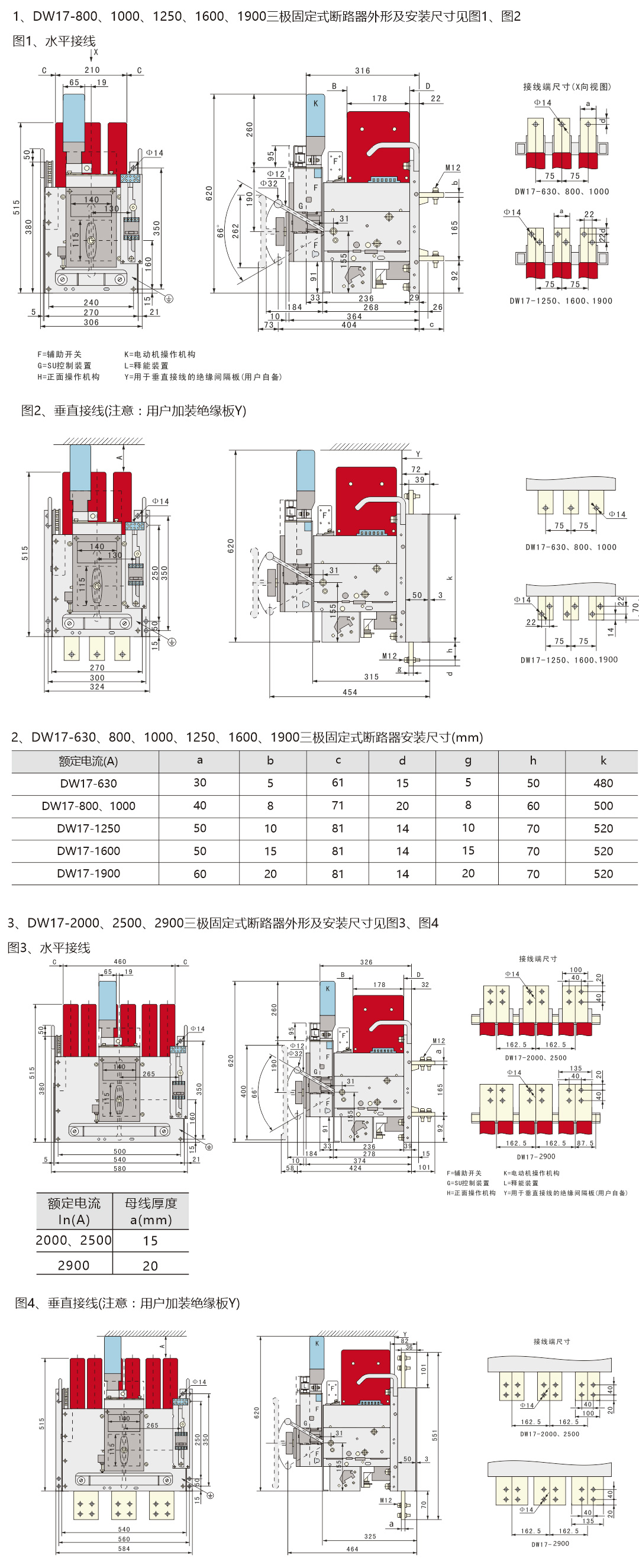

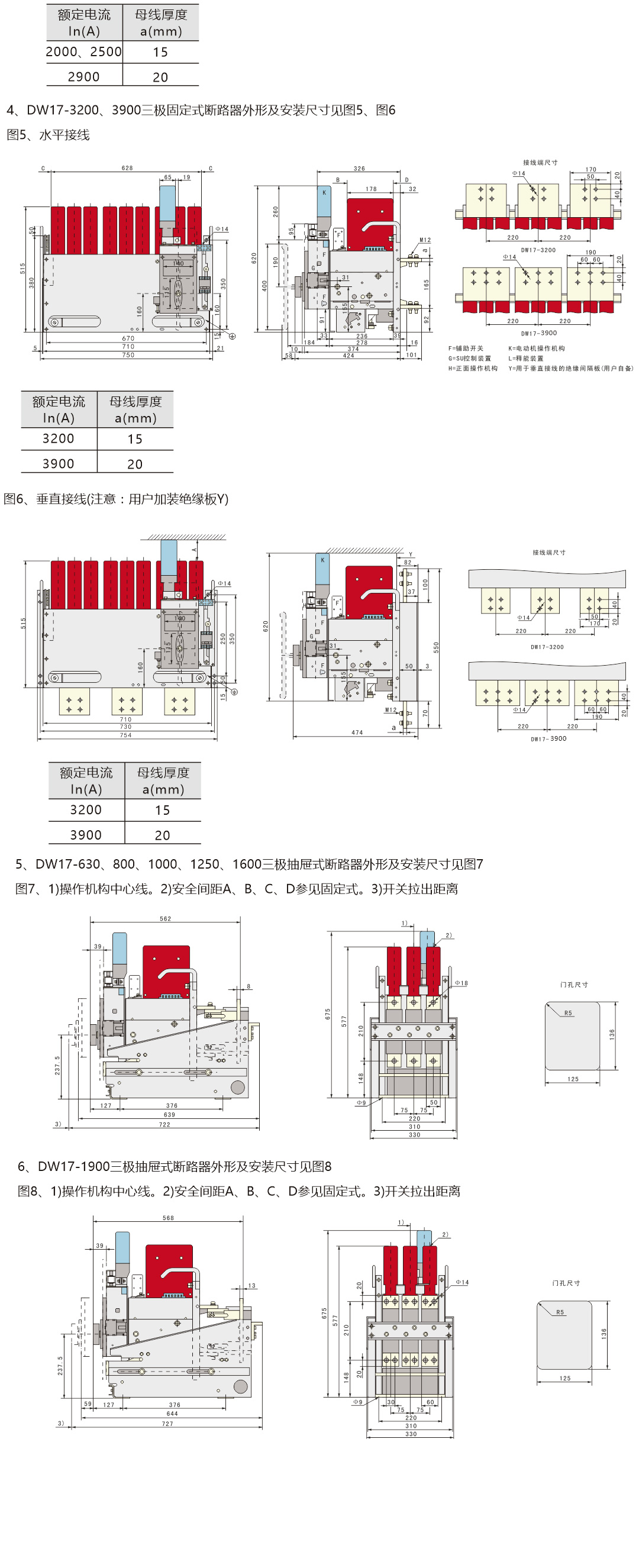

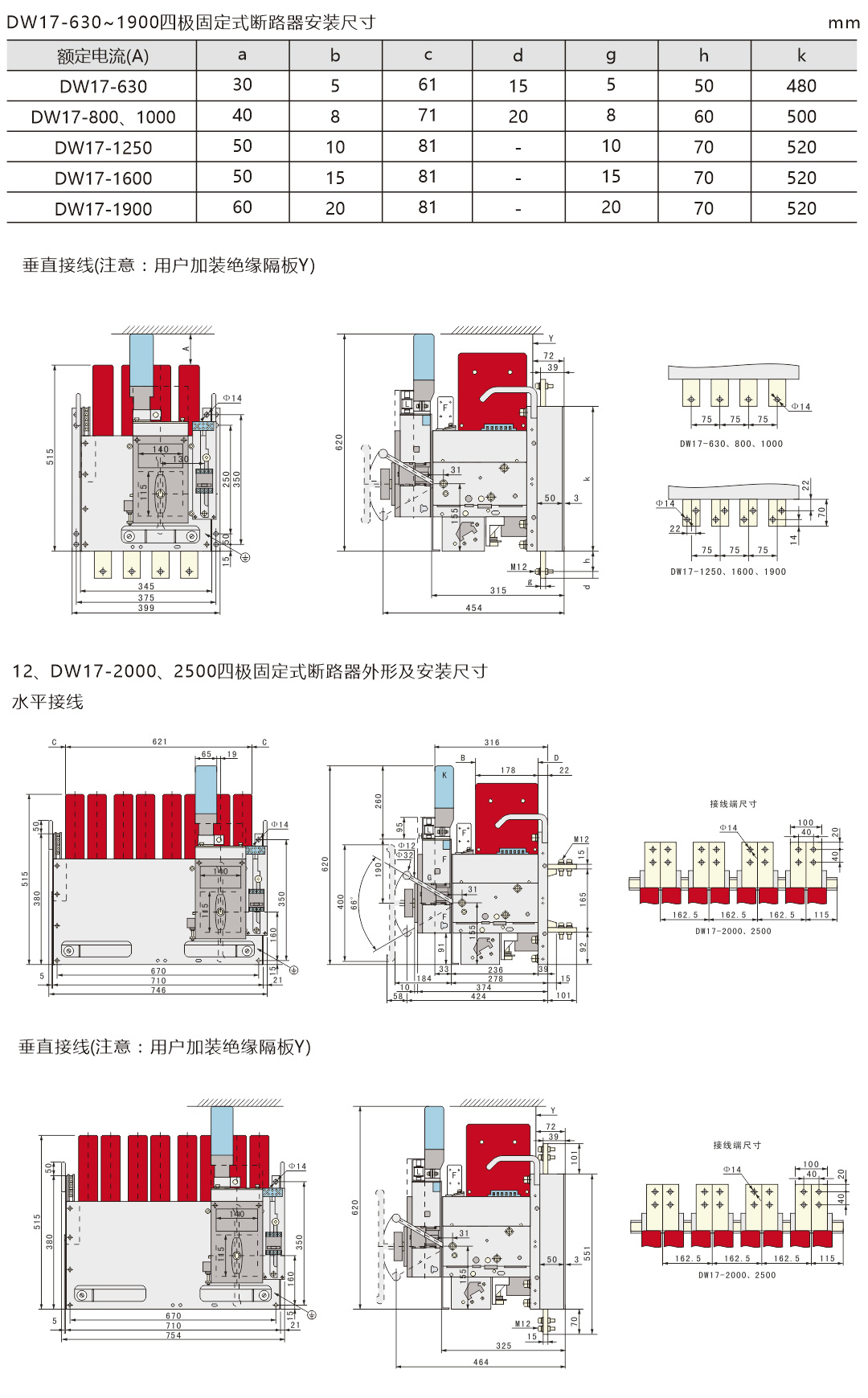

外形和安装尺寸
