RIVIW1智能型万能式断路器

RIVIW1系列智能型万能式断路器 (以下简称断路器)，适用于交流 50Hz，额定电压至660V(690V)及以下，额定电流630A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行“四遥”, 以满足控制中心和自动化系统的要求。断路器在海拔2000米时脉冲耐压 8000V (不同海拔按标准修正，最高不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用。断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。

在线留言产品手册

用途及适用范围

RIVIW1系列智能型万能式断路器 (以下简称断路器)，适用于交流 50Hz，额定电压至660V(690V)及以下，额定电流630A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行“四遥”, 以满足控制中心和自动化系统的要求。断路器在海拔2000米时脉冲耐压 8000V (不同海拔按标准修正，最高不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用。
断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。

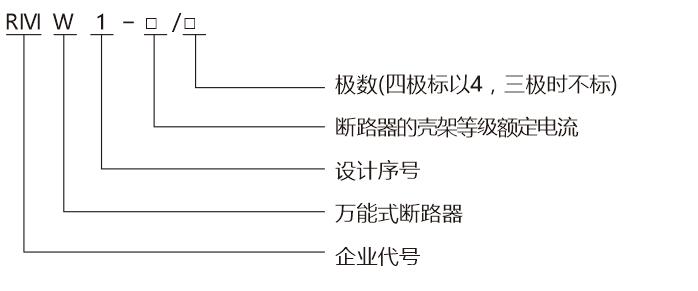

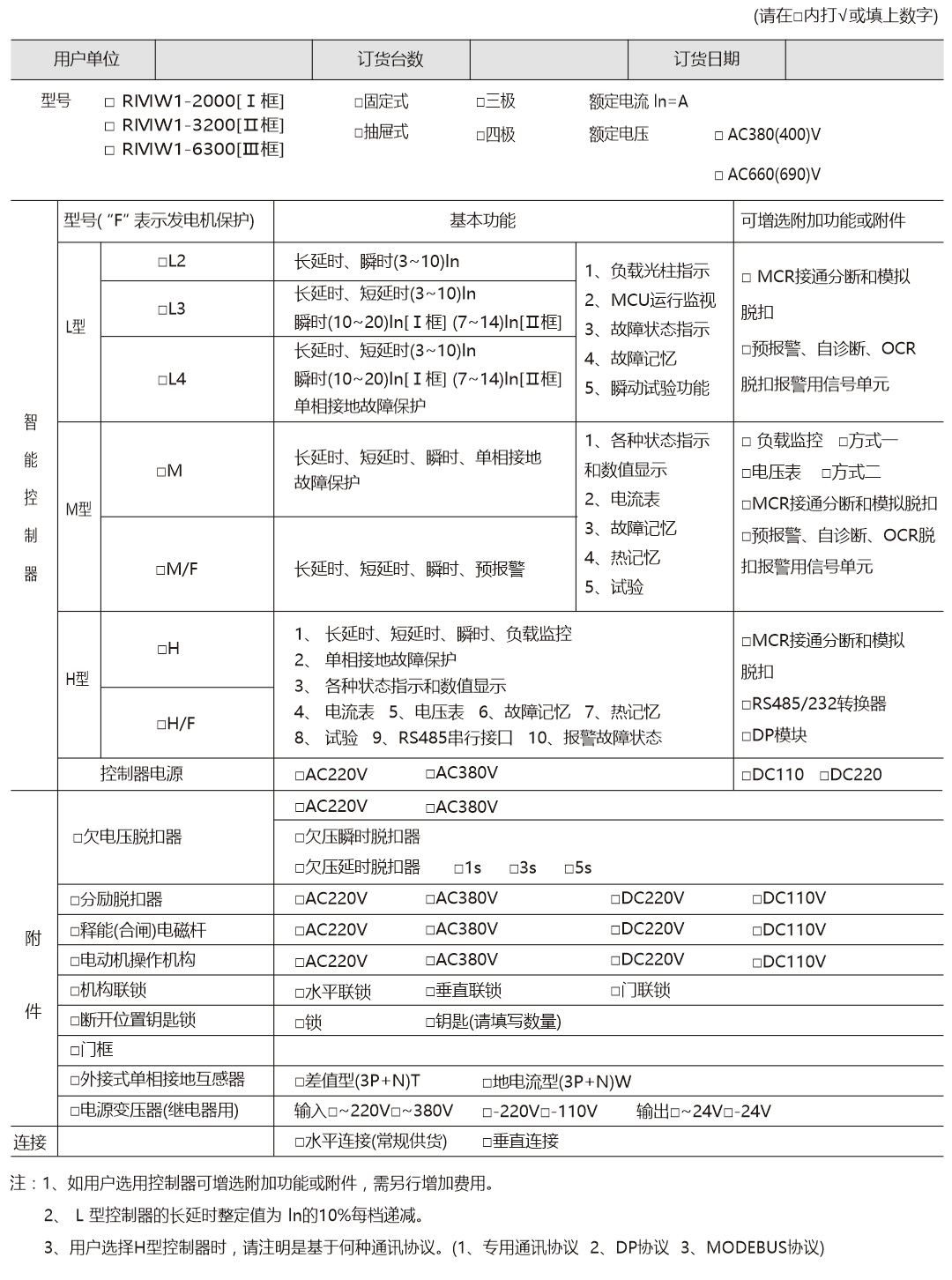

型号表示方法

● 分类
按安装方式分：固定式、抽屉式。
按极数分：三极、四极。
按操作方式分：电动操作、手动操作(检修、维护用)。

● 脱扣器种类
智能控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

● 智能控制器性能：
a. 智能控制器分为：bse5(H型：通讯用)、bse4(M型：普通智能型)、bse3(L型：经济型)；
b. 具有过载长延时反时限，短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性；
c. 单相接地保护功能；
d. 显示功能：整定电流显示、动作电流显示、各相电压主显示(电压显示应在订货时提出)；
e. 报警功能：过载报警；
f. 自检功能：过热自检、微机自诊断；
g. 试验功能：试验控制器的动作特性。

正常工作条件和安装条件

● 周围空气温度
上限值不超过+40℃，下限值不低于-5℃，24h平均值不超过+35℃。
注：下限值为-10℃或-25℃的工作条件，用户应与本公司申明；
上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与本公司协商。
安装地点的海拔不超过2000m。

● 大气条件
大气相对湿度在周围空气为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。超过规定要求应与本公司协商。

● 防护等级：IP30

● 污染等级：Ⅲ

● 使用类别：B类或A类

● 安装类别
额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别Ⅳ；辅助电路及控制电路安装类别为Ⅲ。

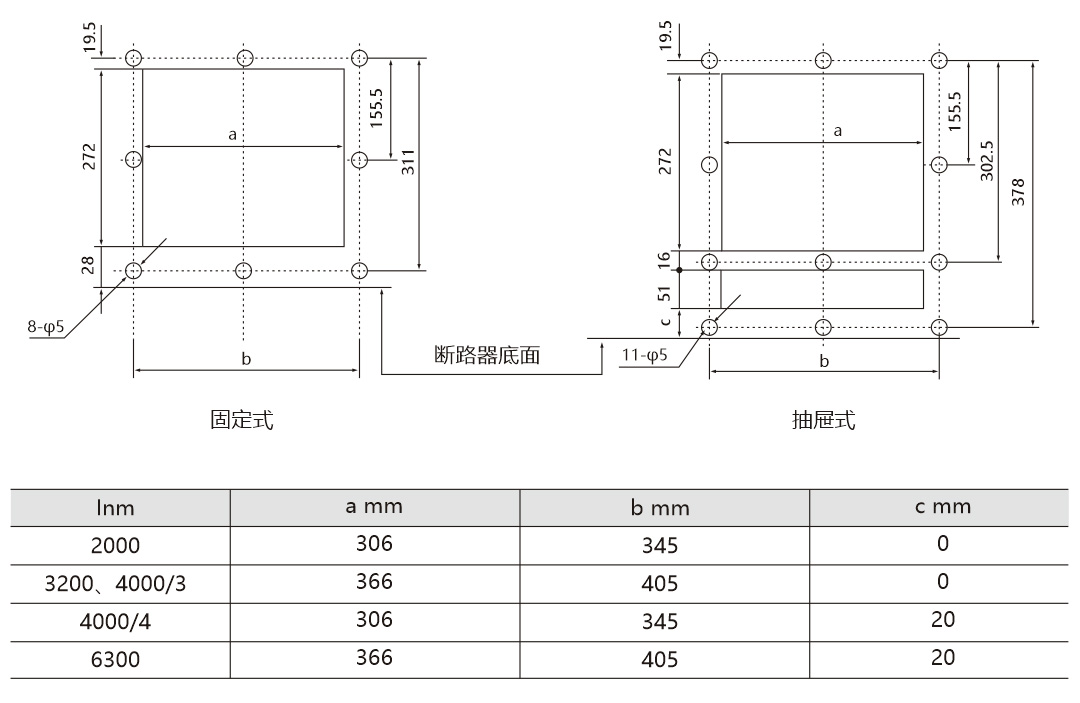

● 安装条件
断路器应按本说明书要求安装，断路器的垂直倾斜度不超过 5 度 (矿用断路器的倾斜度不超过15度)。

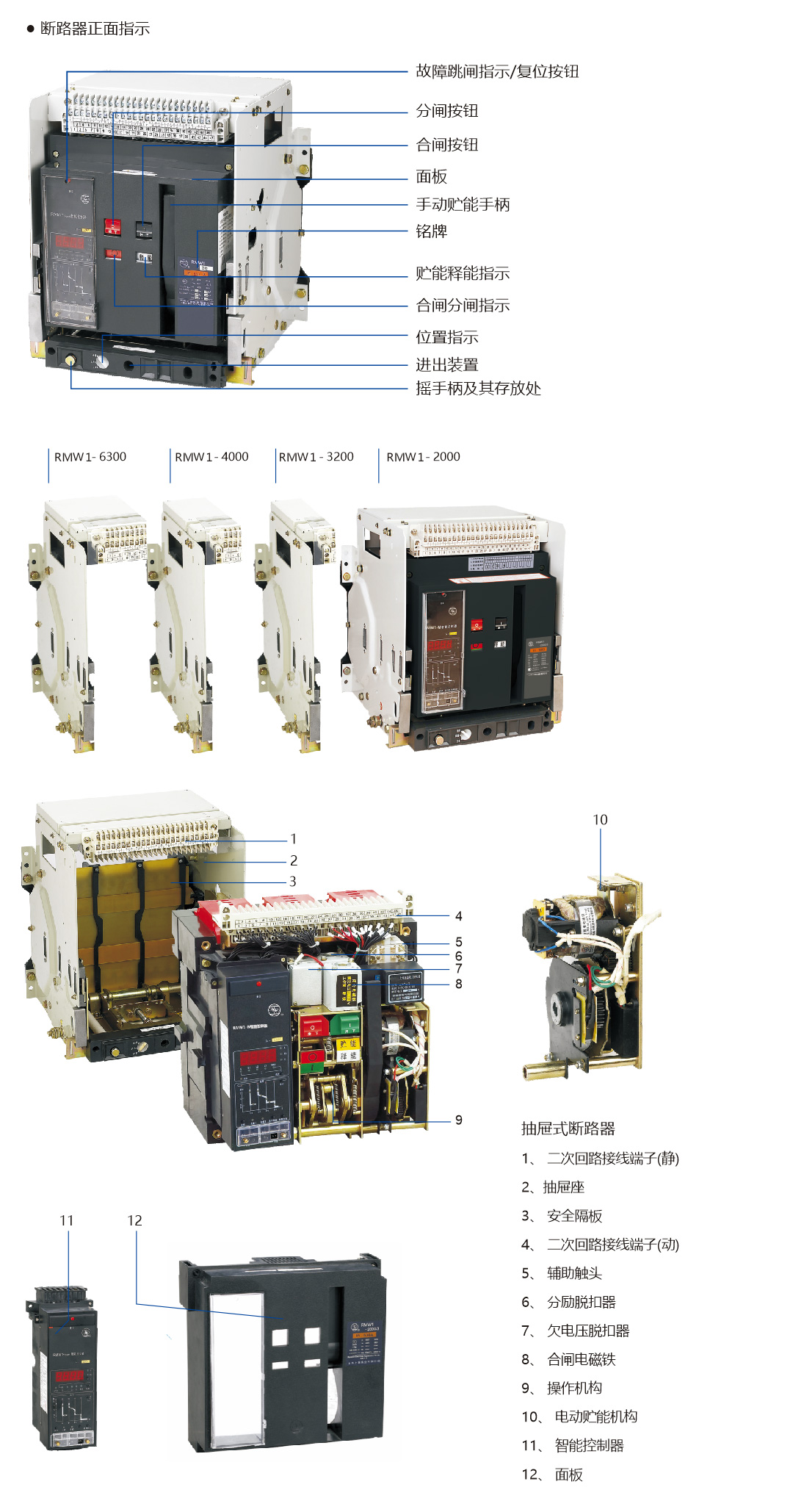

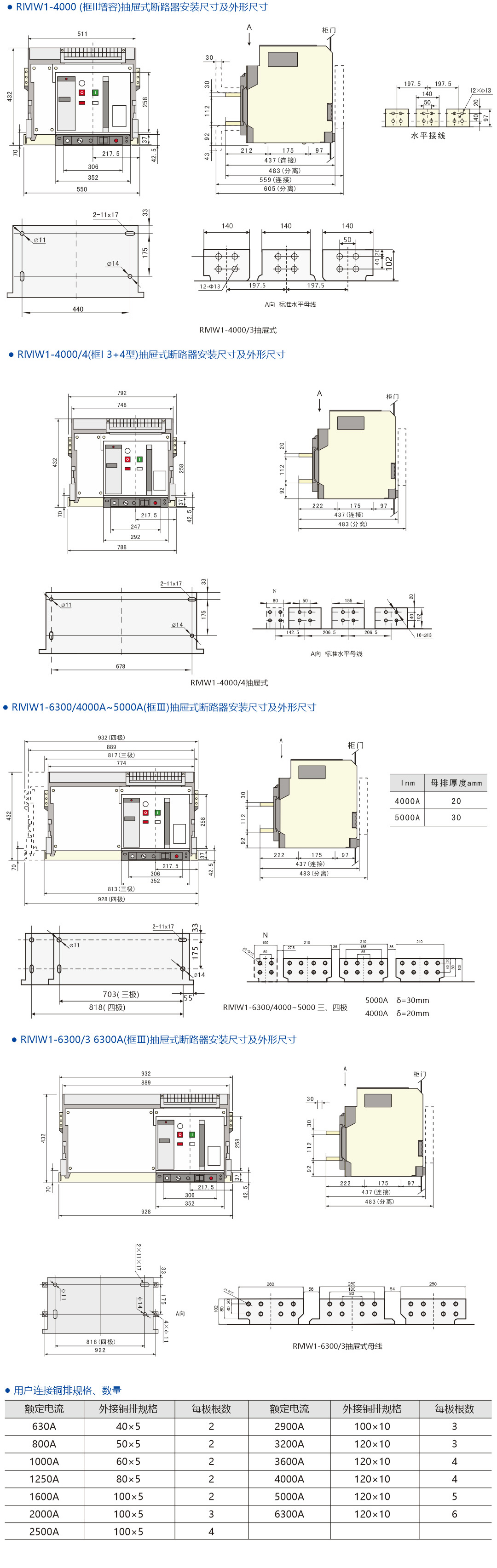

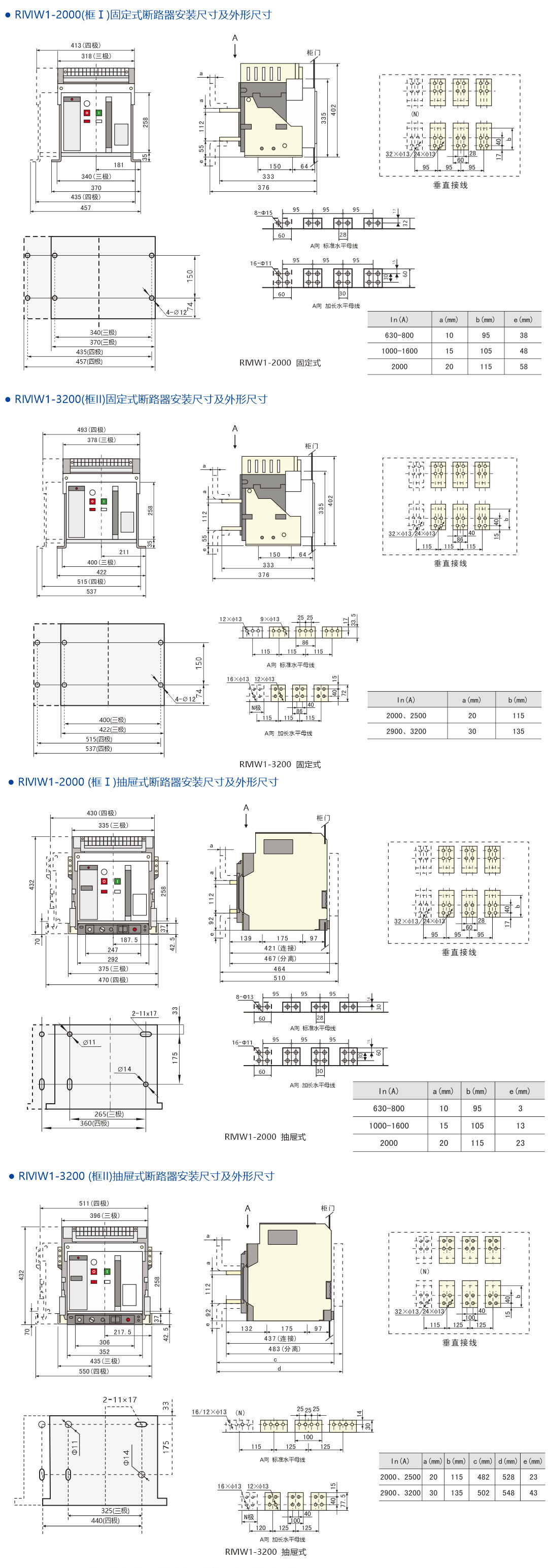

结构简介

技术数据与性能

● 断路器的额定电流

壳架等级额定电流Inm A	额定电流In A
2000	630、800、1000、1250、1600、2000
3200	2000、2500、2900、3200
4000	3200、3600、4000
6300	4000、5000、6300

● 断路器的额定短路分断能力及短时耐受电流，断路器飞弧距离为“零”(即断路器外无飞弧)

壳架等级额定电流Inm A		2000	3200	4000	6300
额定极限短路分断能力 Icu(kA)O-CO	400V	80	100	100	120
额定极限短路分断能力 Icu(kA)O-CO	690V	50	65	65	80
额定短路接通能力 n×Icu(kA)/cosφ	400V	176/0.2	220/0.2	220/0.2	264/0.2
额定短路接通能力 n×Icu(kA)/cosφ	690V	105/0.25	143/0.2	143/0.2	187/0.2
额定运行短路分断能力 Ics(kA)O-CO-CO	400V	50	65	65	80
额定运行短路分断能力 Ics(kA)O-CO-CO	690V	40	50	50	70
额定短时耐受电流 Icw(kA)1s,延时0.4s,O-CO	400V	50	65	65/80(MCR)	85/100(MCR)
额定短时耐受电流 Icw(kA)1s,延时0.4s,O-CO	690V	40	50	50/65(MCR)	65/75(MCR)

注：表中分断能力上下进线相同

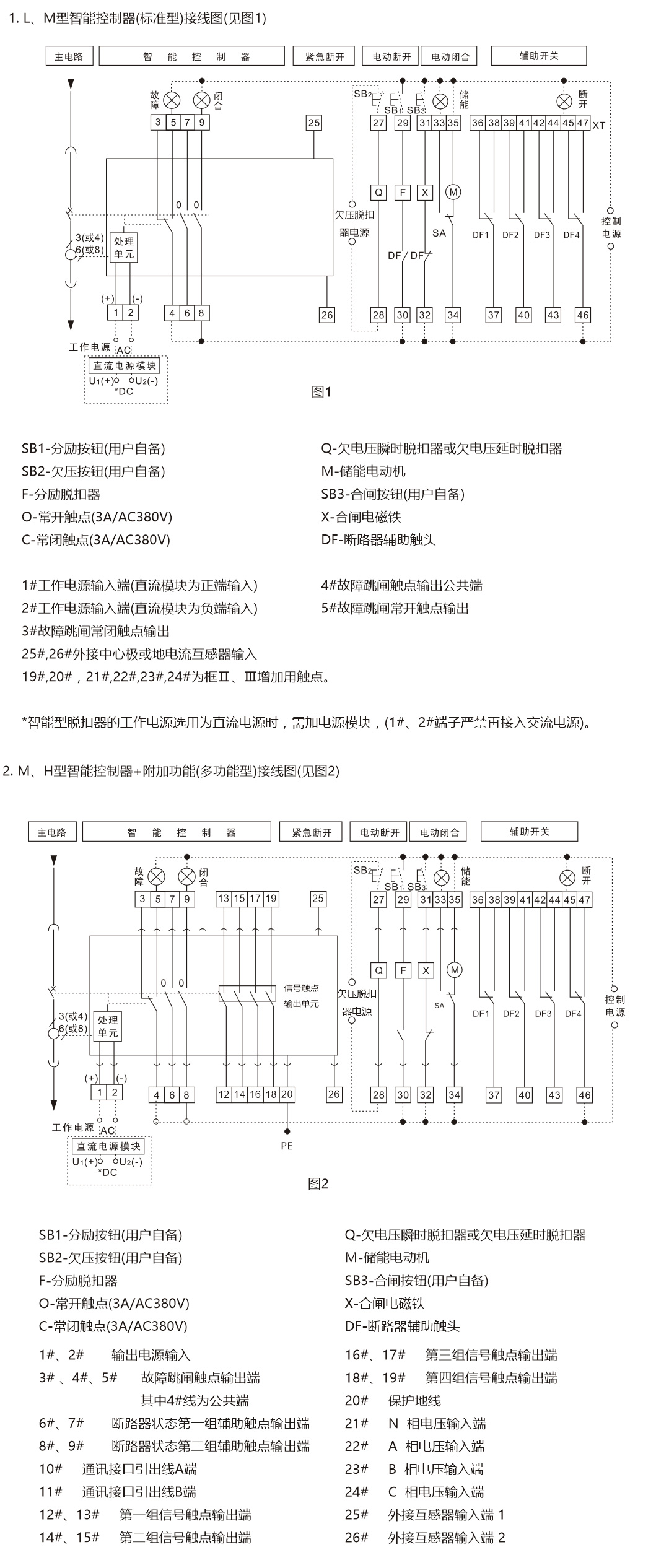

● 智能型过电流控制器保护特性和功能
过电流控制器保护特性
1、控制器的整定值Ir(I/In)及误差

长延时

短延时

瞬时

接地故障

Ir1

Ir2

误差

Ir3

误差

(0.4-1)In

(0.4-15)In

±10%

In~50kA(Inm=2000A)
In~75kA(Inm=3200~4000A)
In~100kA(Inm=6300A)

±15%

Inm=2000~4000A
(0.2~0.8)In
最大1200A 最小160A

Inm=6300A
(0.2-1.0)In

±10%

注：当同时具有(要求)三段保护时，整定值不能交叉。

2、长延时过电流保护反时限动作特性I2TL=(1.5lr1)2tL，其(1.05~2.0)lr1的动作时间见表四，其时间误差为±15%。注：tL-长延时1.5lrs的整定时间，TL-长延时的动作时间。
注：当同时具有(要求)三段保护时，整定值不能交叉。
