RIVIW1(DW60型)智能型万能式断路器

RIVIW1（DW60）系列智能型万能式断路器(以下简称断路器)，具有结构紧凑、体积小、可靠性高、零飞弧等特点。断路器的额定绝缘电压690V，适用于交流50Hz、额定工作电压400V，额定电流200A-1250A，主要用于配电网络中，用来分配电能、保护电路和电源设备免受过载、欠电压、短路、单相接地等故障的危害，具备了多种智能保护功能。可准确地实现选择性保护，避免不必要的停电，提高供电可靠性。在正常条件下630A以下也可以作为线路的不频繁转换之用，而且具备了隔离功能。断路器的技术性能符合GB14048.2。
《低压开关设备和控制设备低压断路器》及IEC60947-2《低压开关设备及控制设备第二部分 低压断路器》等标准。

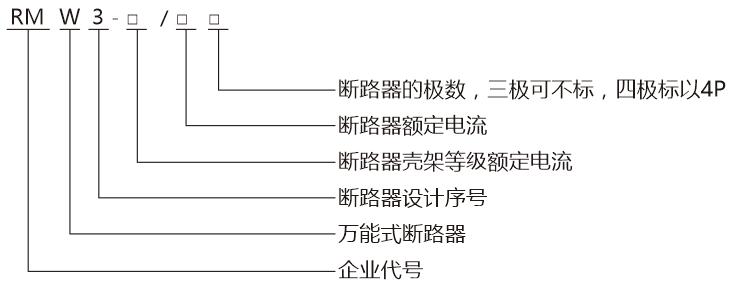

● 分类

按使用类别分：A类(非选择性),B类(选择性)；
按操作机构的控制方式分：电动机储能操作，手动储能操作；
按是否有单相接地保护分：不带单相接地保护，带单相接地保护；
按安装方式分：固定式，抽屉式；
按脱扣器种类分：智能型脱扣器，分励脱扣器，欠电压瞬时(或延时)脱扣器
按极数分： 三极，四极；

● 智能控制器性能
1、具有过载长延时反时限、短延时定时限、瞬时功能。用户可自行设定组成需要的保护特性；
2、单相接地保护功能
3、报警功能：过载报警；
4、自检功能：过热保护和微机自诊断；
5、试验功能：试验脱扣器的动作。

● 断路器的额定电压
额定绝缘电压Ui：AC 800V；
额定工作电压Ue：AC 400V；
额定冲击耐受电压Uimp：8kV；
工频耐受电压：主电路AC2500V；二次接线端子AC2Ui+1000(≥1500V)。

● 断路器的额定电压

壳架等级额定电流Inm A	630	1250
额定电流In A	200、400、630	200、400、630、800、1000、1250

断路器的额定极限短路分断能力Icu，额定运行短路分断能力Ics、额定短时耐受电流Icw。

Inm A	400V			飞弧距离 mm	进线方式
	kA
	lcu	lcs	lcw, 1s
630	50	50	42	0	上进线或下进线
1250	65	50	50

● 智能控制器保护特性
智能控制器的整定值I/In及准确度。

Inm(A)	长延时Ir1	短延时Ir2		瞬时Ir3		接地故障Ir4
	范围	范围	准确度	范围	准确度	范围	准确度
630	(0.4~1)In	(1.5~12)In	±10%	(2~20)In	±15%	(0.2~1)In (最小100A)	±10%
1250	(0.4~1)In	(1.5~12)In		(2~20)In		(0.2~1)In (最小100A)

长延时过电流保护反时限动作特性为I2TL=(1.51r1)2tL动作时间，其误差为±15％
注：tL-长延时1.5Ir1时的整定时间，TL-长延时的动作时间。

I	动作时间
1.05Ir1	>2h不动作
1.3Ir1	<1h动作
1.5Ir1	15s	30s	60s	120s	240s	480s
2.0Ir1	8.4s	16.9s	33.7s	67.5s	135s	270s

注：1.5Ir1的时间由用户整定，2.0Ir1的时间按I2TL=(1.51r1)2tL

● 短延时过电流保护动作特性
智能控制器的保护特性在低倍数电流时为反时限，其反时限曲线符合I2TL=(81r1)2tL的时间一电流特性曲线，ts为一般延时设定时间，当过载电流大于8Ir1时，自动转换为定时限特性，其定时限特性见表5，准确度为±10％。

延时时间s				可返回时间s
0.1	0.2	0.3	0.4	0.06	0.14	0.23	0.35

接地故障保护特性为定时限，其动作时间，准确度为±10％。

延时时间s				可返回时间s
0.1	0.2	0.3	0.4	0.06	0.14	0.24	0.33

产品出厂时保护特性已按表全部整定好，用户不需重新调整。若用户需要特殊整定请订货说明。

RMW3-M 智能控制墨	长延时		短延时		瞬时	接地故障
	Ir1	tL	Ir2	ts	Ir3	Ir4	tG
630	In	60s	8In	0.4s	12In	0.8In(最小100A)	0.2s
1250					12In	0.8In(最小l00A)

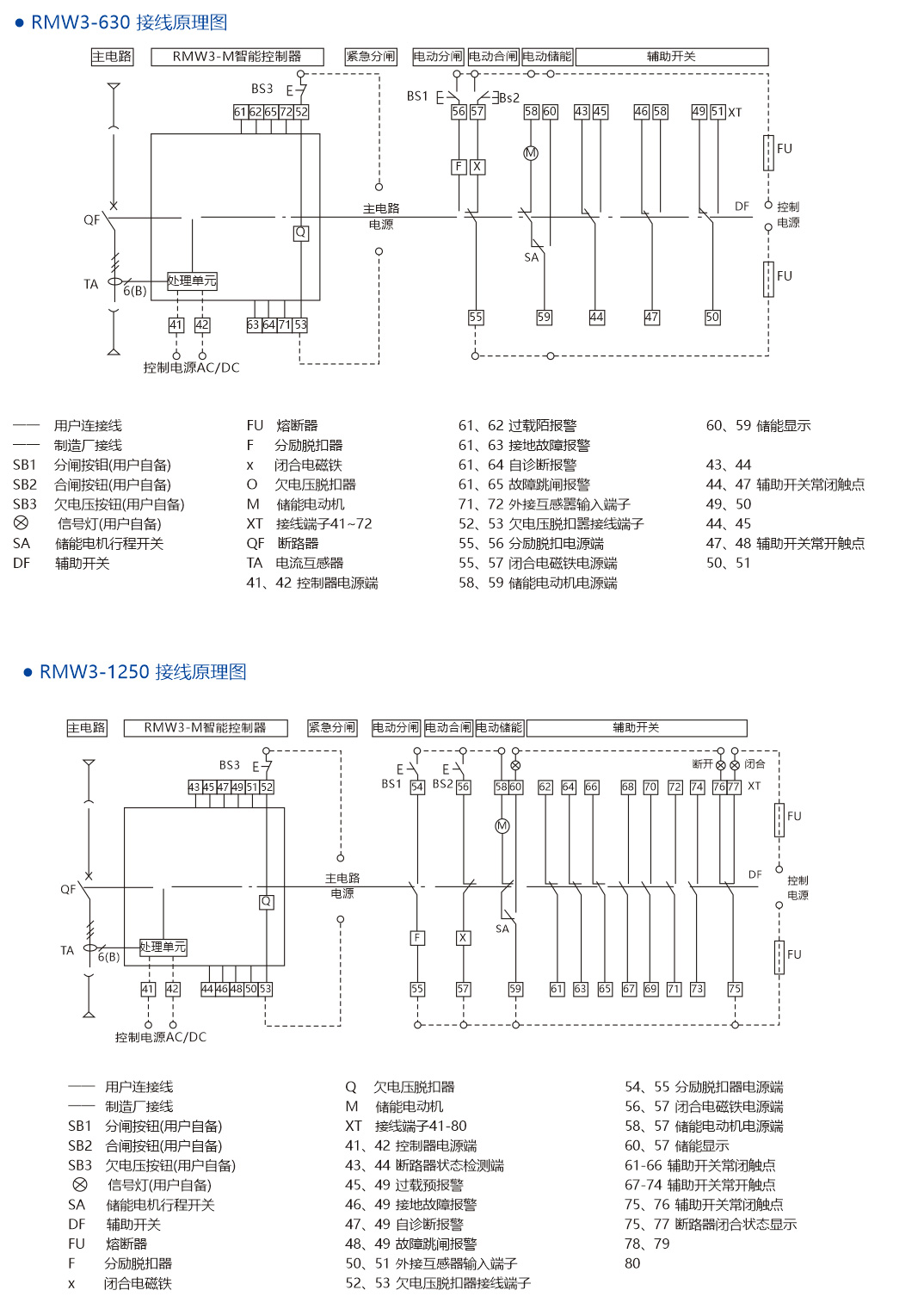

断路器控制电路的额定电压。

名称	额定电压(V)
		交流	直流
欠电压脱扣器	Ue	230、400
分励脱扣器	Us	230、400	110、220
闭合电磁锈	Us
电动操作机构	Us
智能控制器电源电压	Ue	400、230、127	220、110、24

注：欠电压脱扣器在(35％-70％)Ue范围内断开断路器，当≤35％Ue时断路器不能闭合，在(85％-110％)Ue时保证断路器可靠闭合，如有延时功能的欠电压脱扣器的延时时间为1s-5s可调，且在1/2延时时间内，当电源电压恢复到85％Ue时断路器不能断开；分励脱扣器的可靠工作电压范围为(70％-110％)Us：闭合电磁铁和电动操作机构的可靠工作电压范围为(85-110％)Us；智能控制器电压应在(85％-110％)U。范围内保证断路器可靠工作。

● 断路器操作性能
断路器的操作性能用操作循环次数表示。

Inm(A)	每小时操作循环数	通电操作循环数	不通电操作循环次数	总次数
630	60	3500	7500	11000
1250	20	3000	7000	10000

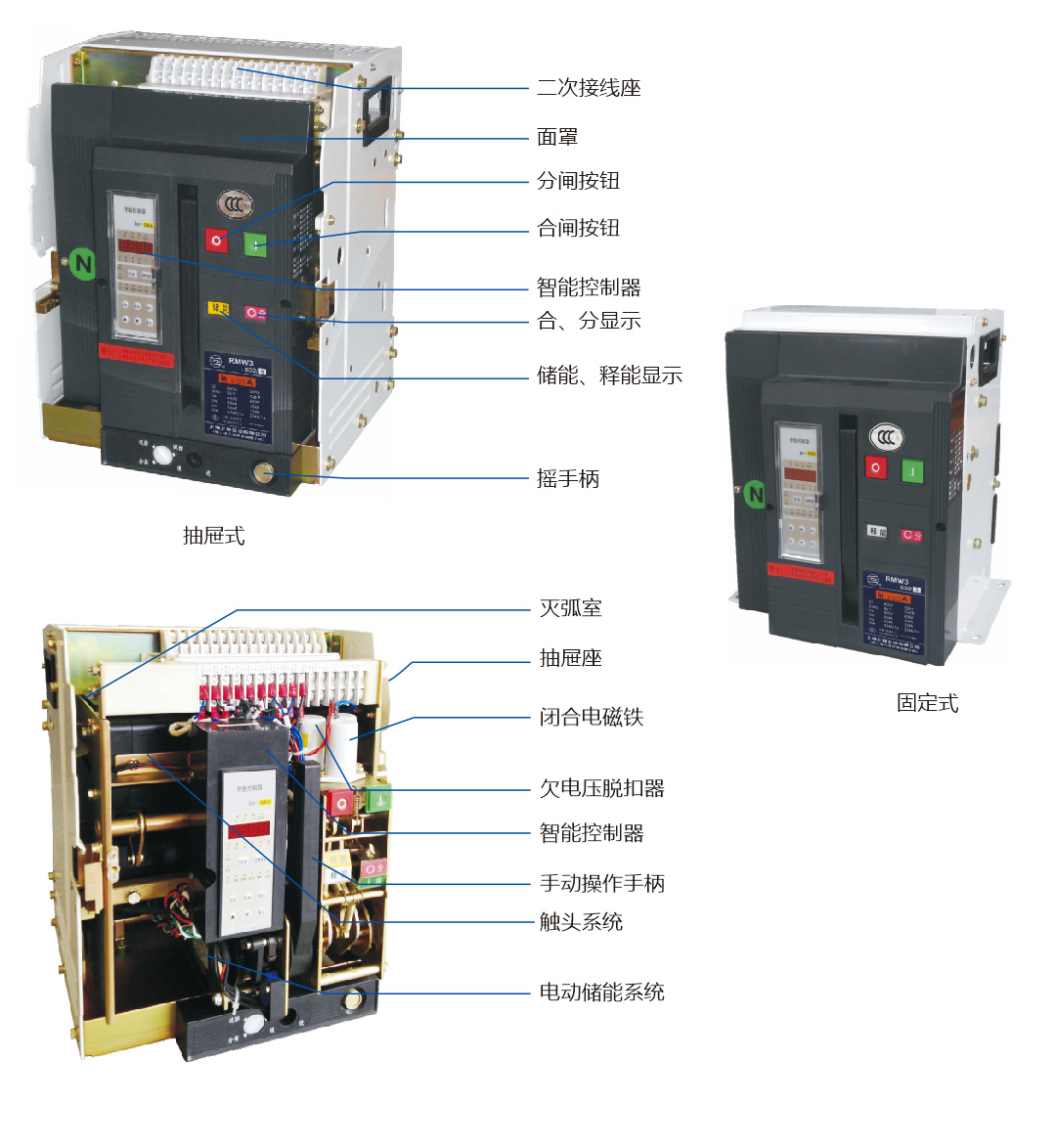

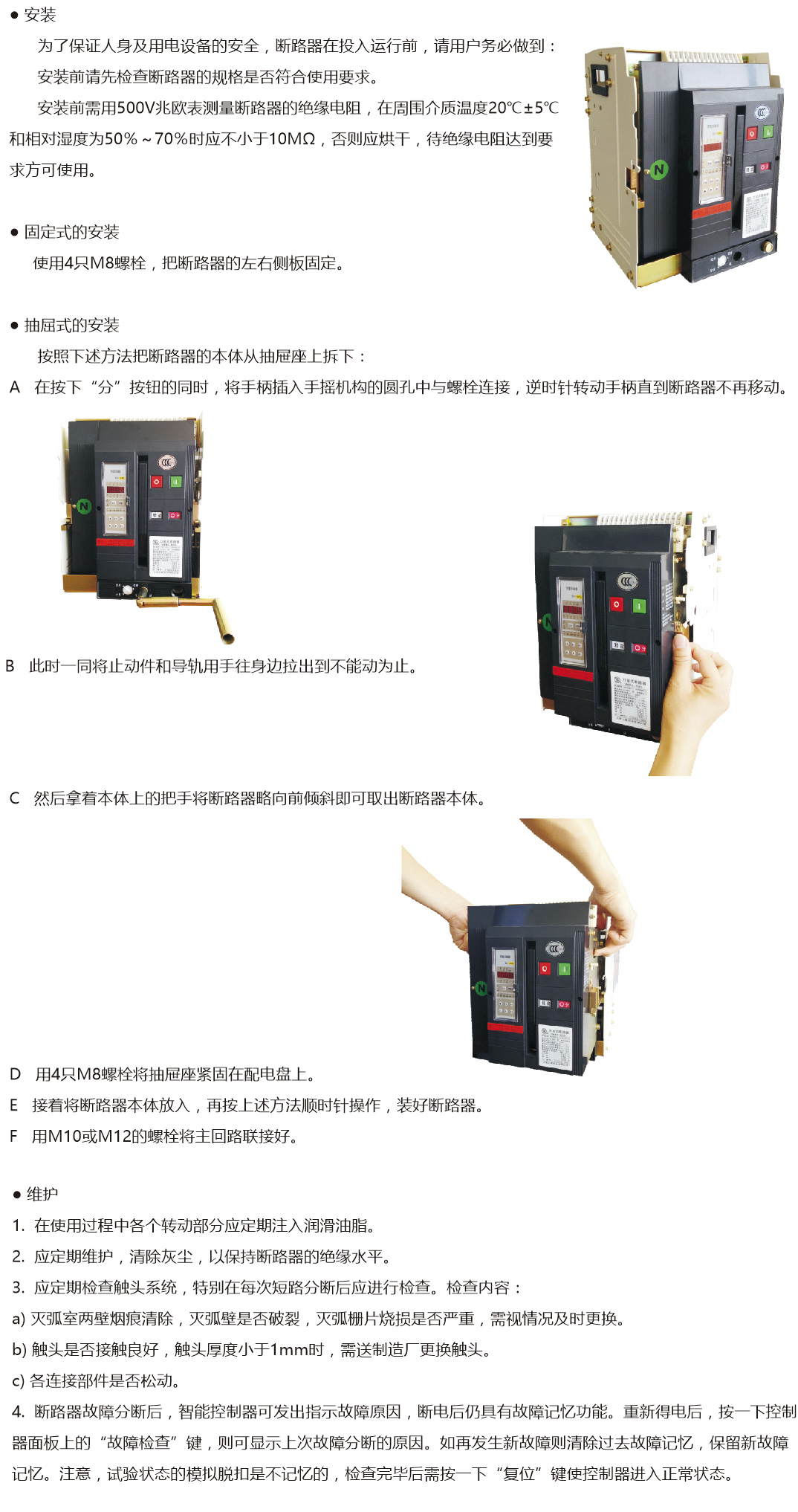

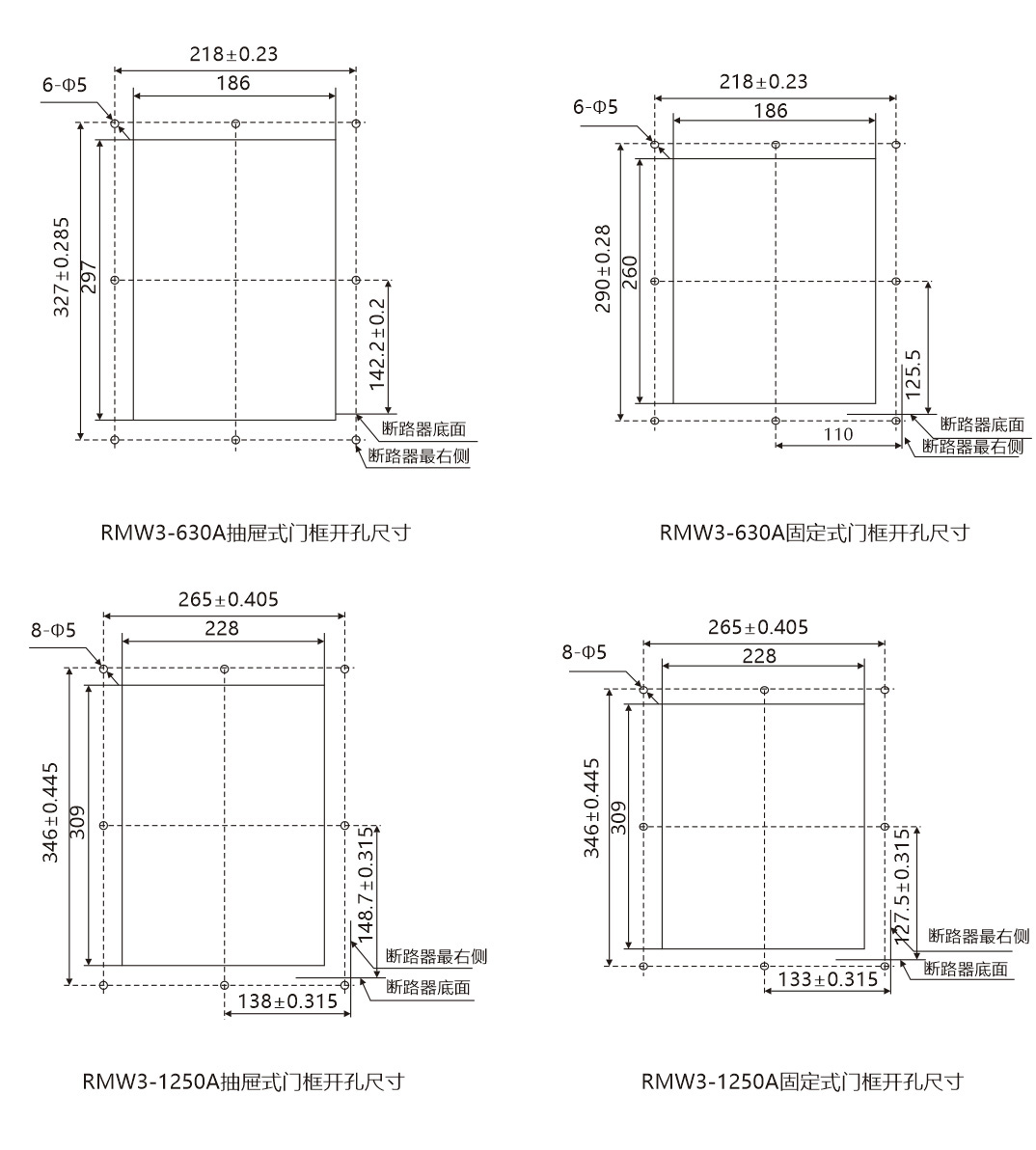

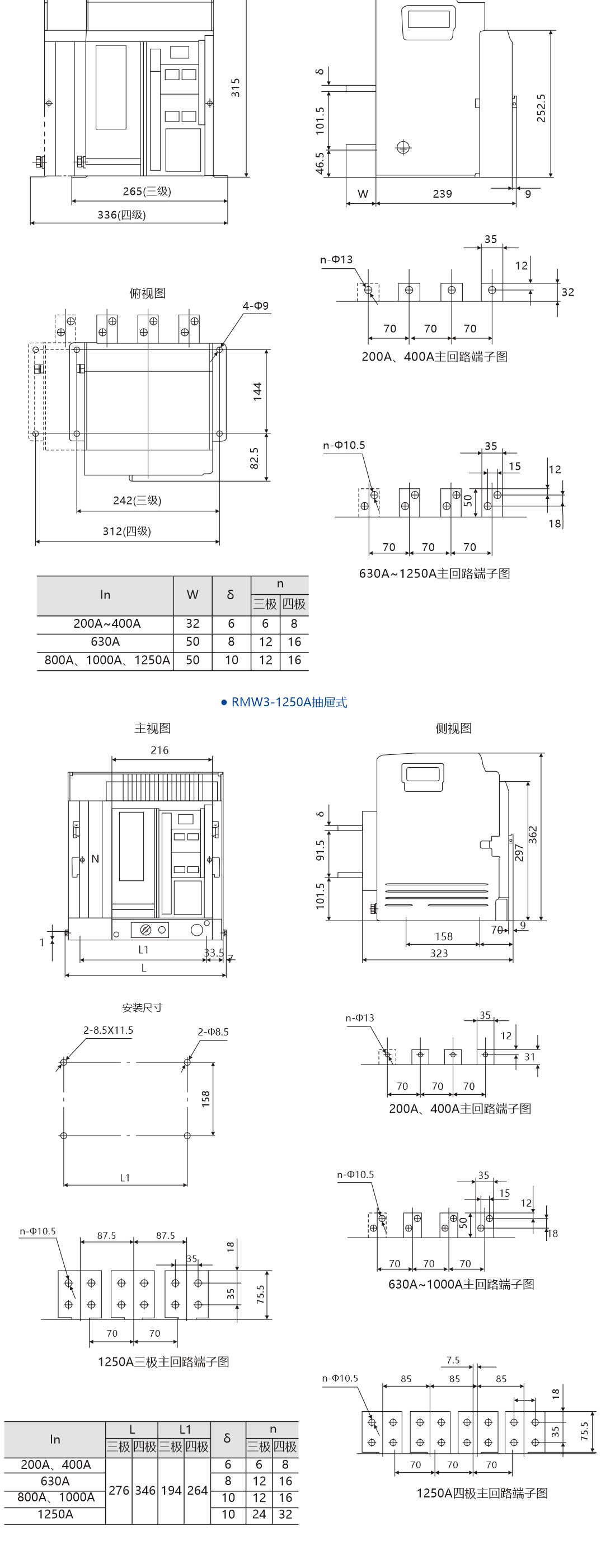

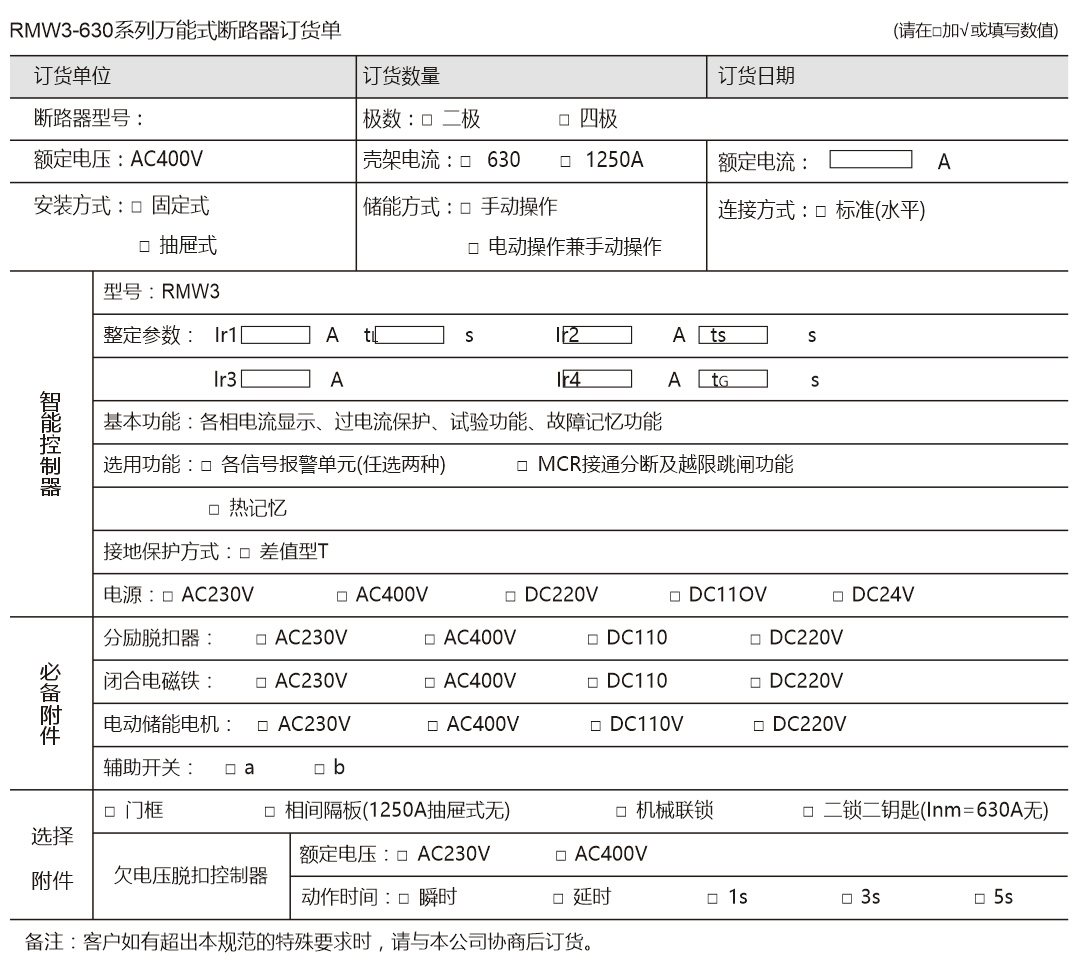

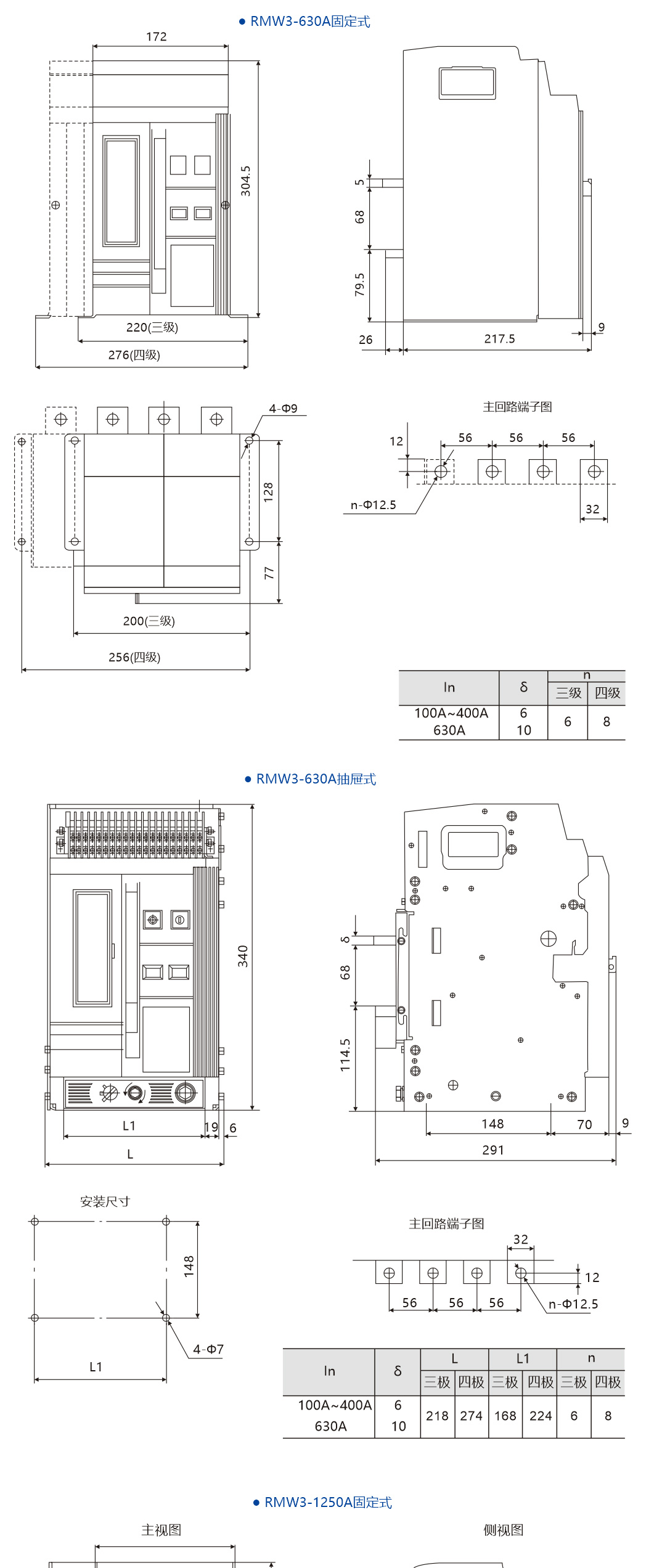

本断路器为立体布置形式，具有结构紧凑、体积小等特点。每相触头系统封闭在绝缘基座内，形成独立的一 个小室。再由小室构成断路器的主电路，而智能型控制器、手动操作机构、电动操作机构则依次排在其前面，形 成各自独立的单元，便于装配和维修。断路器结构
